Zasloni i pokazivači

Instrumentna ploča A

Osvjetljava se prilikom otvaranja vrata vozača. Paljenje nekih kontrolnih svjetala popraćeno je porukom.

Odabir prikaza

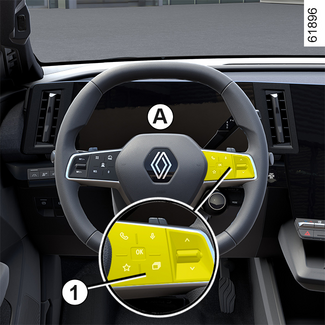

Ovisno o vozilu, na instrumentnoj ploči može biti dostupno nekoliko prikaza. Da biste odabrali prikaz, pritisnite komandu 1 onoliko puta koliko je potrebno da biste se pomicali kroz različite prikaze na instrumentnoj ploči A dok ne dođete do željenog prikaza.
Svi dostupni prikazi sadržavaju sljedeće bitne informacije na instrumentnoj ploči:
  • pokazivač brzine;
  • informacije o uključenoj pomoći pri vožnji;
  • područje informacija.

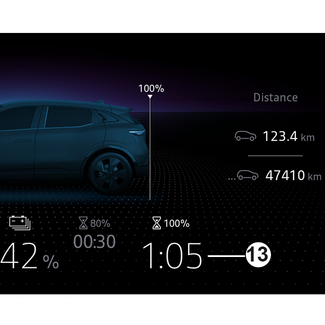

Prikaz "Punjenje" prikazuje domet, postotak napunjenosti akumulatora i preostalo vrijeme punjenja na instrumentnoj ploči samo dok se vozilo puni.
Prikaz "Pomoć pri vožnji" prikazuje bitne informacije na instrumentnoj ploči s informacijama o uključenoj pomoći pri vožnji preko cijelog zaslona.
"Klasični" prikaz prikazuje bitne informacije na instrumentnoj ploči i, ovisno o vozilu, mjerač snage.
Prikaz "Navigacija" prikazuje bitne informacije i cestovnu kartu kopiranu iz multimedijskog sustava na cijeloj instrumentnoj ploči.
"Realistični" prikaz B
Prikaz B prikazuje bitne informacije na instrumentnoj ploči, zajedno s vašim vozilom i njegovom okolinom (trakama, okolnim vozilima koja se kreću u istom smjeru itd.).
Napomena: sustav prepoznaje samo vozila u kategorijama automobila, kamiona i motocikala.
"Minimalistički" prikaz prikazuje samo bitne informacije na armaturnoj ploči.

Prikaz informacija

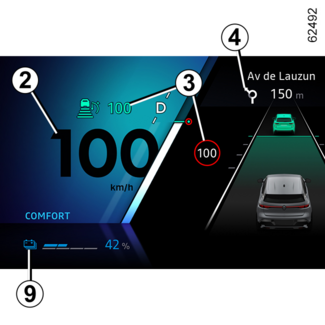

Brzinomjer 2.
Brzina vozila ograničena je na približno 150 km/h (ili 160 km/h, ovisno o vozilu).
Zvučni alarm za preveliku brzinu
Ovisno o vozilu i zemlji prodaje, prikazuje se kontrolno svjetlo i oglašava se zvučni signal. Taj se zvučni signal oglašava čim vozilo prekorači brzinu od 120 km/h.
To kontrolno svjetlo ostaje upaljeno dok god se vozilo kreće brzinom iznad 120 km/h.
Podaci o alatima za pomoć pri vožnji 3.
Podaci o navigaciji u tijeku 4.

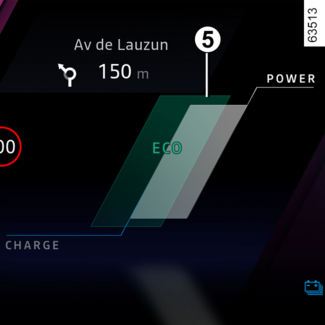

Mjerač snage 5.

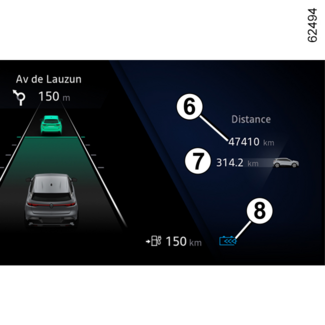

Brojač ukupno prijeđenih kilometara 6 .
Kontrolno svjetlo za regenerativnu razinu kočenja 8.
Podaci o bateriji 9 (stopa punjenja pogonskog akumulatora, predviđeni doseg).

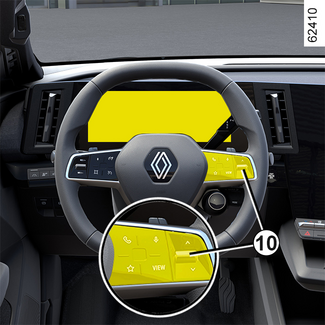

Područje informacija 7 pregledavajte s pomoću komande 10 za odabir raznih miniaplikacija na instrumentnoj ploči A:
  • informacije o putnom računalu (brojač prijeđenih kilometara, potrošnja, itd.);
  • informacije telefona i multimedijskog sustava (izvor zvuka koji se trenutačno reproducira itd.);
  • informacije o vozilu (poruke upozorenja, itd.);
  • ...

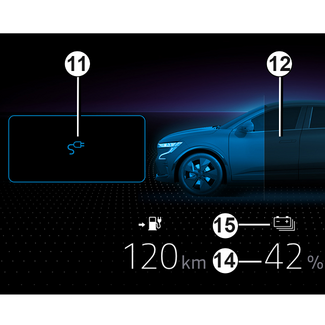

Kontrolno svjetlo priključenja kabela za punjenje na vozilo 11
Pali se kada je kabel za punjenje priključen na vozilo.
Razina napunjenosti 12
Pokazivač označava razinu preostale energije.
Preostalo vrijeme punjenja 13
Postotak punjenja pogonskog akumulatora 14
Prag rezerve
Kada razina napunjenosti pogonskog akumulatora dosegne približno 7 % ili, ovisno o vozilu, približno 12 %, pokazivač i kontrolno svjetlo15 prikazuju se u žutoj boji, popraćeni zvučnim signalom.
Za optimizaciju dosega SAVJETI ZA VOŽNJU, EKO VOŽNJA.
Prag neizbježne blokade
Ovisno o vozilu, kada razina napunjenosti dosegne približno 4 % ili 6 %, ponovno će se oglasiti zvučni signal i mjerač će zasvijetliti crveno, ili ovisno o vozilu, 30 sekundi nakon što mjerač zasvijetli crveno.
Ovisno o vozilu, kada razina napunjenosti dođe na 3,5 % ili približno 5 %, vrijednost dometa više se ne prikazuje. Performanse motora postupno se smanjuju sve dok se vozilo ne zaustavi OTKLANJANJE KVARA.

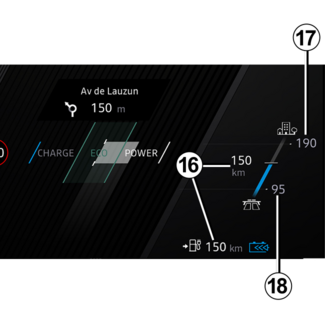

Procijenjeni doseg 16
Visok 17: vidljivost dometa u optimalnim uvjetima (npr. vožnja po glavnim cestama ili cestama s dvije odvojene trake uz malu uporabu toplinske udobnosti).
Nizak 18: vidljivost dometa u nepovoljnim uvjetima (npr. vožnja autocestom zimi ili u prometnoj gužvi uz intenzivnu uporabu toplinske udobnosti).
Za optimizaciju dosega SAVJETI ZA VOŽNJU, EKO VOŽNJA.

Instrumentna ploča u miljama

(moguće prebacivanje u km/h)

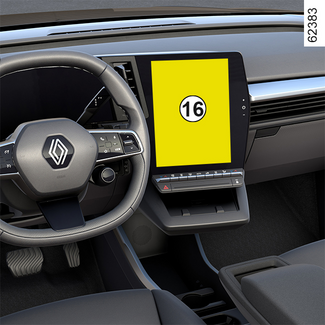

Dok je vozilo zaustavljeno i motor radi, na multimedijskom zaslonu 16 odaberite domenu "Vozilo", pritisnite izbornik "Postavke", odaberite "Sustav", "Jedinice" i zatim "Brzina".
Odaberite između km/h ili mph.
Preračunavaju se brzinomjer i neke informacije o udaljenosti prikazane na instrumentnoj ploči.
Za povratak u prethodni način rada, ponovite isti postupak.
Napomena: u oba će slučaja, nakon isključivanja akumulatora, putno računalo automatski vratiti izvornu mjernu jedinicu.
Više informacija potražite u uputama za multimedijski sustav.
Conseil
Za korištenje određenim funkcijama pomoći u vožnji potrebno je promijeniti mjernu jedinicu na instrumentnoj ploči kako biste dobili odgovarajuće informacije kada vozite u zemlji u kojoj se jedinice za brzinu razlikuju od onih postavljenih kao zadane u vašem vozilu.
AVERTISSEMENT
Iz sigurnosnih razloga ova podešavanja obavljajte dok je vozilo zaustavljeno.
