Klima uređaj s ručnim upravljanjem

  • 1
  • 2
  • 3
  • 4
  • 5

Klima uređaj s ručnim upravljanjem

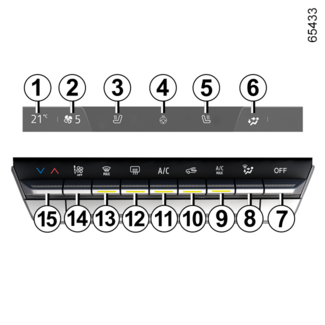

Komande

1.
Pokazivač temperature na strani vozača.
2.
Pokazivač brzine ventilacije.
3.
Komanda za uključivanje grijanja sjedala vozača.
4.
Komanda za uključivanje grijanja upravljača.
5.
Komanda za uključivanje grijanja sjedala suvozača.
6.
Indikator raspodjele zraka u putničkom prostoru.
7.
Komanda za isključivanje sustava.
8.
Podešavanje raspodjele zraka u putničkom prostoru.
9.
Komanda za uključivanje funkcije "A/C MAX".
10.
Recirkulacija zraka.
11.
Komanda za uključivanje klima uređaja.
12.
Odleđivanje/odmagljivanje stražnjeg stakla i, ovisno o vozilu, retrovizora.
13.
Funkcija "CLEAR VIEW".
14.
Prilagođavanje brzine ventiliranja i zaustavljanje sustava.
15.
Podešavanje temperature zraka na strani vozača.
Conseil
Neke tipke imaju radno svjetlo koje označava radno stanje.

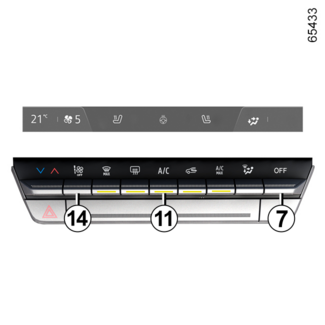

Uključivanje sustava

Nakon pokretanja vozila sustav se vraća na posljednji korišteni program.
Sustav je funkcionalan i kada je vozilo parkirano.
Podignite komandu 14 na željenu brzinu ventilacije, a zatim komandu 11 da biste uključili sustav.

Zaustavljanje sustava

Pritisnite gumb 7:
  • klima uređaj ili grijanje automatski se zaustavlja;
  • vrijednost brzine ventiliranja zraka u putničkom prostoru je nula;
  • – pa ipak mali dovod zraka postoji kada je vozilo u pokretu.
Ovaj položaj se ne smije često koristiti.

Uključivanje ili isključivanje klima uređaja

Komanda 11 odobrava uključivanje (uključeno kontrolno svjetlo) ili isključivanje (isključeno kontrolno svjetlo) klima uređaja.
Sustav nije moguće uključiti ako je ventilacija postavljena na nulu.
Upotreba klima uređaja omogućava:
  • snižavanje temperature u putničkom prostoru;
  • brže odmagljivanje.
Preporuka: da biste optimizirali domet vozila, isključite klima uređaj kada je vanjska temperatura ugodna.

Podešavanje brzine ventilatora

Spustite ili podignite komandu 14 da biste podesili snagu ventilacije prema željenoj razini udobnosti.

Podešavanje temperature zraka

Pritisnite gumb 15 pa upotrijebite karticu na multimedijskom zaslonu da biste podesili temperaturu. Što je klizač dalje u crvenom, temperatura će biti veća.
Prilikom duže upotrebe klima uređaja, može postati hladno. Za povećanje temperature pritisnite 15, a zatim podignite karticu prema gore na multimedijskom zaslonu.

Promjena raspodjele zraka u putničkom prostoru

Pritisnite 8 jednom ili više puta da biste odabrali raspodjelu zraka. Odabrana raspodjela zraka 6 prikazuje se na multimedijskom zaslonu.
Raspored položaja je sljedeći:
Dovod zraka je usmjeren prema otvorima za odmagljivanje vjetrobranskog stakla i prednjih bočnih stakala.
Dovod zraka usmjeren je prema otvorima za odmagljivanje prednjih bočnih stakala, otvorima za odmagljivanje vjetrobranskog stakala i nogama putnika.
Dovod zraka usmjeren je prema otvorima za odmagljivanje prednjih bočnih stakala, otvorima za odmagljivanje vjetrobranskog stakla, prema uvodnicima zraka na armaturnoj ploči i nogama putnika.
Dovod zraka prvenstveno je usmjeren prema uvodnicima zraka na armaturnoj ploči.
Dovod zraka usmjeren je prema uvodnicima zraka na armaturnoj ploči i nogama putnika.
Dovod zraka usmjeren je prvenstveno prema nogama putnika.

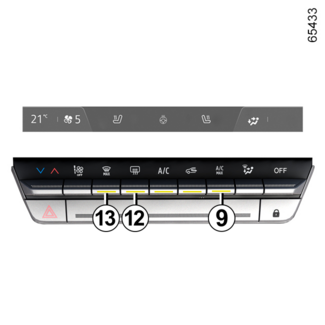

Funkcija “brzo postizanje dobre vidljivosti”

Pritisnite tipku 13 i uključuje se ugrađeno kontrolno svjetlo.
Ova funkcija omogućava brzo odleđivanje i odmagljivanje vjetrobranskog stakla i prednjih bočnih stakala. To zahtijeva automatsku upotrebu klima uređaja ili grijanja.
Da biste izašli iz funkcije, ponovo pritisnite gumb 13 ili odaberite željenu postavku (raspodjela, brzina ventilacije, pročišćivanje zraka).

Odleđivanje i odmagljivanje stražnjeg stakla

Pritisnite tipku 12 i uključuje se ugrađeno kontrolno svjetlo. Ova funkcija omogućuje brzo odmagljivanje/odmrzavanje stražnjeg stakla i grijanih retrovizora (za vozila koja su time opremljena).
Da biste izašli iz te funkcije, ponovno pritisnite tipku 12. Odmagljivanje automatski prestaje.

Funkcija "A/C MAX"

Funkcija " A/C MAX " korisniku omogućuje maksimalnu snagu klima uređaja bez ikakvih ograničenja ili kompromisa povezanih s akustikom ili osjećajem prevelike hladnoće zraka na rukama i licu.
Ta funkcija uključuje automatske izmjene:
  • temperatura programirana na hladno;
  • raspodjela zraka među putnicima;
  • maksimalni protok zraka;
  • uključivanje klima uređaja;
  • recirkulacija zraka.
Pritisnite gumb 9 da biste uključili funkciju. Isključite ECO da biste je maksimalno iskoristili.
Conseil
Savjet
U slučaju smrzavanja ručno odledite vjetrobransko staklo pomoću grebalice, a ne funkcije za odleđivanje/odmagljivanje da biste smanjili potrošnju energije.

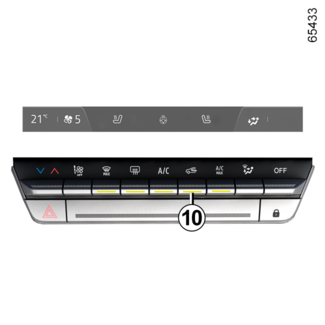

Uključivanje recirkulacije zraka

Pritisnite tipku 10 i uključuje se ugrađeno kontrolno svjetlo. U tim uvjetima, zrak je uzet iz putničkog prostora i tamo cirkulira bez usisavanja vanjskog zraka.
Recirkulacija zraka omogućava:
  • izolacija vozila od vanjskog zraka (npr. tijekom vožnje u zagađenim područjima itd.)
  • brže hlađenje putničkog prostora.
Conseil
Odmagljivanje/odleđivanje prioritetno je pred recirkulacijom zraka.
Conseil
Duža upotreba recirkulacije zraka može dovesti do stvaranja kondenzacije na bočnim staklima i vjetrobranskom staklu te do neugodnih mirisa uslijed cirkulacije neobnovljenog zraka u putničkom prostoru. Stoga se savjetuje povratak u normalni način rada (vanjski zrak) ponovnim pritiskom na tipku 10 čim recirkulacija zraka više nije potrebna.

Način rada ECO

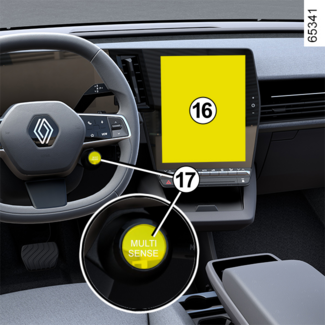

U izborniku MULTI-SENSE dostupnom na multimedijskom zaslonu 16 ili pritiskom na prekidač 17 možete uključiti način ECO koji utječe na razinu grijanja i smanjuje potrošnju goriva.
Kontrolno svjetlo ECO koje se nalazi ispod prikaza temperature na multimedijskom zaslonu 16 obavještava vas da je uključen način ECO.
