UPOZORENJE ZA MRTVI KUT

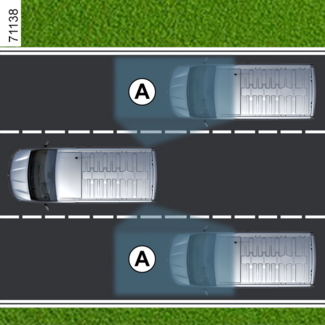

S pomoću informacija ultrazvučnih senzora ugrađenih sa svake strane obloge branika (područje B) sustav upozorava vozača kad se u području otkrivanja A pojavi drugo vozilo.
Funkcija vas upozorava kada je brzina vašeg vozila veća od otprilike 30 km/h.
Osobitost

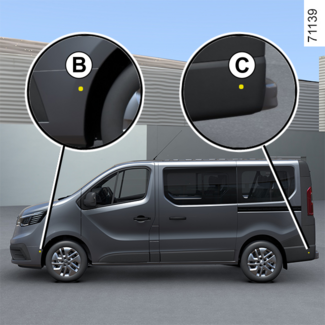

Provjerite nisu li područja ultrazvučnog senzora B i C sa svake strane odbojnika prekrivena (prljavštinom, blatom, snijegom, itd.).
Ako je jedan od ultrazvučnih senzora prekriven, na instrumentnoj će se ploči pojaviti poruka “Bočni radar nema vidljivost”. Očistite područja ultrazvučnih senzora.
Ova funkcija predstavlja dodatnu pomoć u vožnji. Ta funkcija ni u kojem slučaju ne zamjenjuje oprez i odgovornost vozača koji stalno mora imati kontrolu nad svojim vozilom.
Uključivanje/isključivanje
Vozila opremljena multimedijalnim zaslonom 1
Za uključivanje ili isključivanje funkcije pogledajte upute za multimedijalni sustav.
Odaberite ON ili OFF.
Vozila koja nisu opremljena multimedijskim zaslonom
- Dok je vozilo zaustavljeno, pritisnite prekidač 2 onoliko puta koliko je potrebno da dođete do kartice “Vozilo”;
- Uzastopce pritišćite komandu 3 ili 4 da biste došli do izbornika “Postavke”. Pritisnite prekidač 5 OK;
- uzastopce pritišćite komandu 3 ili 4 dok ne dođete do izbornika “Pomoć pri vožnji”. Pritisnite prekidač 5 OK;
- Uzastopce pritišćite komandu 3 ili 4 da biste došli do izbornika “Upozorenje o mrtvom kutu” i pritisnite prekidač 5 OK .
- Ponovno pritisnite prekidač 5 OK za uključivanje/isključivanje funkcije:
= funkcija je uključena
< funkcija je isključena
Kapacitet dosega sustava utemeljen je na širini standardnog prometnog traka. Pri vožnji uskom voznom trakom, funkcija vas može upozoriti kad se otkrije vozilo dalje od najbliže vozne trake.

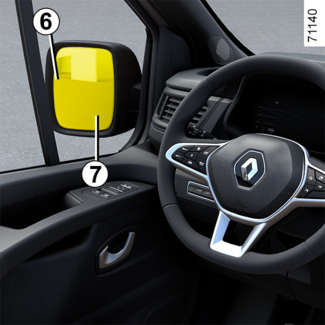

Pokazivač 6
Pokazivač 6 se nalazi se na svakom od retrovizora 7.
Napomena: redovito čistite retrovizore 7 kako bi pokazivači bili vidljivi 6.
Rad
Funkcija vas upozorava ako je brzina vašeg vozila veća od 30 km/h i ako se neko vozilo nalazi u mrtvom kutu A i kreće se u istom smjeru kao i vaše vozilo;
Ako pretječete drugo vozilo, pokazivač 6 uključit će se samo ako pretjecano vozilo dovoljno dugo ostane u području vašeg mrtvog kuta A.
smetnje u radu
Ako sustav otkrije pogrešku, na instrumentnoj ploči prikazuje se poruka “provjeriti bočne radare”. Obratite se ovlaštenom predstavniku marke.

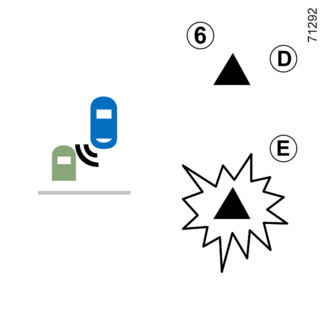

Zaslon D
Prvo upozorenje: pokazivač smjera nije uključen, kontrolno svjetlo 6 označava da je u području mrtvog kuta otkriveno vozilo i/ili da se vozilo iza u susjednoj traci brzo približava.
Zaslon E
Pokazivač smjera je uključen, kontrolno svjetlo 6 treperi kad funkcija otkrije vozilo u području upozorenja na mrtvi kut i/ili kad se vozilo iza brzo približava stranom prema kojoj ćete okrenuti upravljač. Ako isključite pokazivač smjera, pokazivač upozorenja prelazi na prvo upozorenje (prikaz D).
Uvjeti kada sustav neće raditi
- prilikom vožnje cestom s oštrim zavojima
- prilikom vožnje unatrag.
Ako je vozilo opremljeno kukom za vuču koju je sustav prepoznao, na instrumentnoj ploči prikazuje se poruka “Prikolica:mrtva tocka upoz isklj”, koja vas obavještava da funkcija ne radi. Za izbor opreme koja odgovara vašem vozilu predlažemo vam da potražite savjet ovlaštenog zastupnika.
Zbog ultrazvučnih senzora smještenih iza obloge branika, preporučljivo je bilo kakav postupak koji se izvodi na braniku (popravak, zamjenu, bojenje itd.) prepustiti kvalificiranom stručnjaku.
Pri pokretanju motora, sustav preuzima posljednji status spremljen prije isključenja kontakta (pogledajte prethodne stranice).
- Kapacitet dosega sustava utemeljen je na širini standardnog prometnog traka. Ako vozite širim prometnim trakom, sustav možda neće otkriti vozilo u mrtvom kutu.
- U slučaju izloženosti snažnom elektromagnetskom zračenju (vožnja ispod vodova pod visokim naponom) ili u jako lošim meteorološkim uvjetima (jaka kiša, snijeg itd.), može doći do trenutačnog poremećaja u radu sustava. Budite oprezni i pratite uvjete u prometu.
Postoji opasnost od nesreće.
Ova funkcija predstavlja dodatnu pomoć u vožnji. Ta funkcija ni u kojem slučaju ne zamjenjuje oprez i odgovornost vozača koji stalno mora imati kontrolu nad svojim vozilom.
Vozač uvijek mora prilagoditi brzinu uvjetima u prometu neovisno o porukama sustava.
Sustav se ni u kojem slučaju ne smije povezati sa senzorom prepreke ili sustavom protiv sudara.
Zahvati/popravci sustava
- Uslijed udarca može doći do promjene poravnanje ultrazvučnih senzora, što može utjecati na njihov rad. Isključite funkciju i obratite se ovlaštenom zastupniku.
- Svaki zahvat na području na kojem se nalaze ultrazvučni senzori (popravci, zamjene, itd.) mora izvršiti kvalificirani stručnjak.
Samo je ovlašteni servis kvalificiran za obavljanje zahvata na sustavu.
U slučaju smetnji na sustavu
Rad sustava mogu ometati ili oslabiti određeni uvjeti kao što su:
- kompleksno okruženje (metalni mostovi, tuneli, ceste s preprekama na rubovima itd.).
- loši vremenski uvjeti (snijeg, tuča, poledica...).
Opasnost od lažnih upozorenja ili neprikazivanja upozorenja
U slučaju da se sustav ponaša na neuobičajeni način, isključite ga i obratite se ovlaštenom servisu.
Ograničenja u radu sustava
- Kako bi sustav ispravno radio, područje oko ultrazvučnih senzora mora biti čisto i ne njemu se ne smiju raditi nikakve izmjene.
- Manje objekte koji se kreću u blizini vozila (motocikle, bicikle, pješake itd.) sustav možda neće prepoznati.
- Pri ulasku u zavoj ultrazvučni senzori mogu privremeno prestati otkrivati vozila u susjednim voznim trakama.
- Upozorenje funkcije može kasniti kada vam se straga u susjednim trakama (pri vožnji cestom s 3 vozne trake) približavaju dva vozila mnogo većom brzinom od brzine vašeg vozila.
- Sustav možda neće izdati upozorenje kada postoji značajna razlika u brzini drugih vozila.
- Ako vaše vozilo pretječe dugo vozilo (npr. teško teretno vozilo pretječe brzinom sličnom brzini vašeg vozila), sustav će možda prekinuti upozorenje prije kraja manevra.
- Vozilo vozi zavojitom cestom.
Isključenje funkcije
Funkciju morate onemogućiti u sljedećim slučajevima:
- oštećena su područja ultrazvučnog senzora (prednji i stražnji odbojnici);
- vozilo je opremljeno kukom za vuču koju sustav ne prepoznaje.
