Pomoć pri parkiranju

  • 1
  • 2
  • 3
  • 4
  • 5

Pomoć pri parkiranju

Ultrazvučni senzori označeni strelicama 1, ugrađeni su u branike kako bi otkrili prepreke u blizini vozila.
Funkcija upozorava vozača zvučnim signalima i prikazom koji predstavlja područje na kojem je otkrivena prepreka.
Ovisno o opremi, sustav otkriva prepreke iza, ispred i s obje strane vozila.
Sustav pomoći pri parkiranju uključuje se samo ako vozilo vozi brzinom manjom od otprilike 10 km/h.
Funkcija ne uzima u obzir sustave vuče ili nošenja koje sustav ne prepoznaje.
AVERTISSEMENT
Ova funkcija predstavlja dodatnu pomoć u vožnji.
Ona dakle ne može, niti u jednom slučaju, zamijeniti oprez i odgovornost vozača prilikom vožnje unazad.
Vozač uvijek mora paziti na iznenadne situacije koje se mogu desiti u vožnji: stoga prilikom upravljanja vozilom uvijek pazite na male, uske i pomične prepreke (kao što su, na primjer, djeca, životinje, dječja kolica, bicikli, kamenje, stupovi itd.) u mrtvom kutu.
AVERTISSEMENT
U slučaju udarca u podvozje vozila prilikom vožnje (npr. kontakt s rubnim kamenom, povišenim pločnikom ili bilo kojom drugom komunalnom opremom) možete oštetiti vozilo (npr.: iskrivljenje osovine).
Kako bi se izbjegla opasnost od nesreće, dajte vozilo na pregled Predstavniku marke.

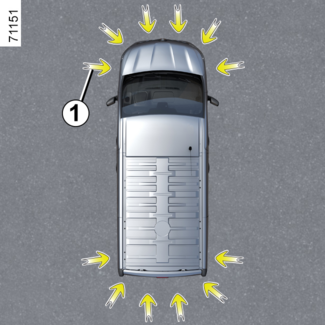

Položaj ultrazvučnih senzora 1

Pobrinite se da područje oko ultrazvučnih senzora označeno strelicama 1 ne bude prekriveno (prljavštinom, blatom, snijegom, loše postavljenom/pričvršćenom registarskom pločicom), udareno, mijenjano (uključujući i boju na karoseriji) ili zaklonjeno dodatnom opremom ugrađenom na stražnjoj i/ili, ovisno o vozilu, prednjoj ili bočnoj strani vašeg vozila.

Način rada

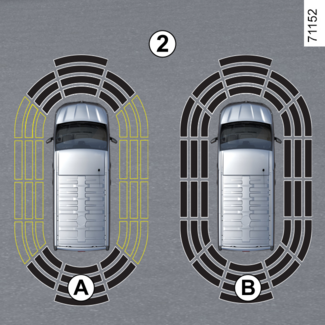

Zaslon 2 prikazuje okolinu vozila uz zvučne signale.
Ovisno o opremi, možda će biti potrebno voziti nekoliko metara prije nego se uključi bočno otkrivanje.
Kada sva područja imaju sivu pozadinu, nadzire se cijeli prostor oko vozila.
  • zaslon A: u tijeku je analiza prostora oko vozila;
  • zaslon B: analiza prostora oko vozila je dovršena.

Otkrivanje prepreke

Sustav može otkriti većinu predmeta koje se nalaze u blizini stražnjeg dijela i, ovisno o opremi, u blizini prednjeg i bočnog dijela vozila.
Frekvencija zvučnog signala će se povećavati kako se vozilo približava prepreci, sve dok ne postane neprekinuti zvučni signal na približno 20 cm za prepreku otkrivenu sa strane i približno 30 cm za prepreku otkrivenu sprijeda ili straga.
Prikazuje se područje na kojem je otkrivena prepreka (prikaz C). Ovisno o vozilu, područje je prikazano zelenom, narančastom (ili žutom, ovisno o vozilu) ili crvenom bojom, ovisno o blizini otkrivenog predmeta.
Napomena:
Conseil
U slučaju promjene putanje tijekom manevra, može se dogoditi da se kasno signalizira opasnost od sudara s preprekom.

Poseban slučaj prepreka otkrivenih sa strane

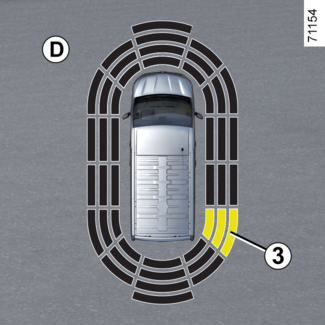

Ovisno o smjeru kotača, sustav određuje putanju vozila i upozorava na opasnost od sudara s preprekom 3 koja se nalazi sa strane vozila.
Kada se otkrije prepreka sa strane vozila:
  • ako postoji opasnost od sudara zvučni signali se sve češće oglašavaju kako se vozilo približava prepreci sve dok ne postanu stalni. Prikazuje se područje na kojem je otkrivena prepreka 3 (zaslon D);
  • ako nema opasnosti od sudara prilikom približavanja prepreci neće se oglasiti niti jedan zvučni signal. Ovisno o vozilu, područje na kojem je otkrivena prepreka 3 prikazano je iscrtkano.
Conseil
U slučaju promjene putanje tijekom manevra, može se dogoditi da se kasno signalizira opasnost od sudara s preprekom.

Uključivanje/isključivanje

Uključivanje/isključivanje na multimedijskom zaslonu

Iz izbornika "Vozilo" na multimedijskom zaslonu 4 odaberite izbornik "Pomoć pri parkiranju".
Aktivirajte ili deaktivirajte područja pokrivena ultrazvučnim detektorima.
Više informacija potražite u uputama za multimedijski sustav.
Napomena: ovisno o vozilu, "stražnje" područje otkrivanja ne može se deaktivirati.

Uključivanje/isključivanje sustava putem putnog računala

(ovisno o vozilu)
  • Dok vozilo miruje, pritisnite prekidač 6 onoliko puta koliko je potrebno da dođete do kartice  ili, ovisno o vozilu, kartice ;
ili
  • pritisnite prekidač 6 i uzastopno pritišćite komandu 7 ili 8 da biste došli do kartice ;
  • ovisno o vozilu, pritisnite prekidač 9 OK;
  • uzastopno pritišćite komandu 7 ili 8 da biste došli do izbornika , a zatim pritisnite prekidač 9 OK;
  • uzastopno pritišćite komandu 7 ili 8 da biste došli do izbornika "POMOĆ U VOŽNJI", a zatim pritisnite prekidač 9 OK;
  • uzastopno pritišćite komandu 7 ili 8 da biste došli do izbornika "Parkiranje", a zatim pritisnite prekidač 9 OK;
  • ponovno pritisnite prekidač 9 OK da biste uključili ili isključili funkciju:
    • funkcija je uključena
    • funkcija je isključena
Napomena: ovisno o vozilu, stražnje područje otkrivanja ne može se isključiti.

Automatsko isključivanje pomoći pri parkiranju sprijeda

Sustav se isključuje:
  • kada je brzina vozila veća od otprilike 10 km/h;
  • ovisno o vozilu, kada je vozilo zaustavljeno više od otprilike pet sekundi i kada je otkrivena prepreka (npr. prometni zastoj i sl.);
  • kada je ručica mjenjača u položaju N ili P;
  • kada se otkrije kvar u radu.
Napomena: ovisno o vozilu, ako je vozilo opremljeno kukom za vuču koju sustav prepoznaje, isključuje se samo funkcija Pomoć pri parkiranju.

Podešavanja

AVERTISSEMENT
Iz sigurnosnih razloga ova podešavanja obavljajte dok je vozilo zaustavljeno.
Conseil
Pri svakom pokretanju vozila, funkcija nastavlja način rada koji je bio pohranjen u trenutku posljednjeg zaustavljanja motora.

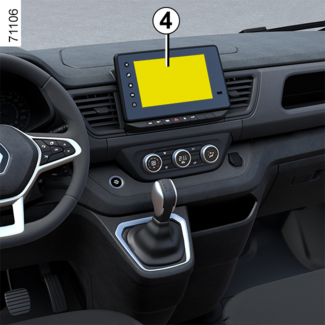

Podešavanje postavki s multimedijskog zaslona 4

Dok je vozilo zaustavljeno, iz domene "Vozilo" na multimedijskom zaslon 4 odaberite izbornik "Pomoć pri parkiranju".
Više informacija potražite u knjižici uputstava multimedijskog sustava.

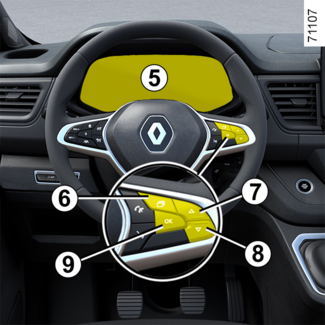

Podešavanje postavki putem putnog računala 5

(ovisno o vozilu)
  • Dok vozilo miruje, pritisnite prekidač 6 onoliko puta koliko je potrebno da dođete do kartice  ili, ovisno o vozilu, kartice ;
ili
  • ovisno o vozilu, pritisnite prekidač 6 i uzastopce pritišćite komandu 7 ili 8 da biste došli do izbornika . Pritisnite prekidač 9 OK;
  • uzastopce pritišćite komandu 7 ili 8 da biste došli do izbornika "" ili, ovisno o vozilu, izbornika "". Pritisnite prekidač 9 OK;
  • uzastopno pritišćite komandu 7 ili 8 kako biste došli do izbornika "POMOĆ U VOŽNJI". Pritisnite prekidač 9 OK.
  • uzastopno pritišćite komandu 7 ili 8 dok ne dođete do izbornika "Parkiranje". Pritisnite prekidač 9 OK.

Isključivanje zvuka sustava

(ovisno o vozilu)
Uključite ili isključite zvuk pomoći pri parkiranju.
Napomena: ako isključite zvuk, pri približavanju prepreci upozorit će vas samo zaslon.

Glasnoća pomoći pri parkiranju

Podesite glasnoću funkcije Pomoć pri parkiranju pomoću trake za glasnoću.
Conseil
Pri svakom pokretanju vozila, funkcija nastavlja način rada koji je bio pohranjen u trenutku posljednjeg zaustavljanja motora.

Posebni slučajevi

Možete ručno isključiti zvučna upozorenja ili, ovisno o vozilu, dotičnu zonu otkrivanja u slučaju da se:
  • bilo koja oprema za vuču, nošenje ili prikolica koju sustav ne prepoznaje nalazi ispred ultrazvučnih senzora;
  • oštete ultrazvučni senzori.
Napomena: čak i ako je zvuk isključen, zasloni će vas nastaviti upozoravati.

smetnje u radu

Kada sustav otkrije smetnju u radu:
  • prilikom prelaska u stupanj prijenosa za vožnju unazad oglašava se zvučni signal u trajanju od otprilike tri sekunde popraćen porukom "Provjeriti park. senzore" na instrumentnoj ploči;
  • ili sustav ne proizvodi nikakav zvuk (osim ako se namjerno ne isključi) ili ako nema prikaza kad se uključi stupanj prijenosa za vožnju unazad.
Provjerite jesu li ultrazvučni senzori čisti. Ako se kvar nastavi pojavljivati, obratite se ovlaštenom predstavniku marke.
Conseil
Kada se vozilo kreće brzinom manjom od otprilike 10 km/h, neki izvori buke (motocikl, kamion, pneumatska bušilica itd.) mogu uključiti zvučna upozorenja sustava pomoći pri parkiranju.

Preporuke

Conseil
Zahvati/popravci sustava
  • Uslijed udarca može doći do promjene poravnanje ultrazvučnih senzora, što može utjecati na njihov rad. Isključite funkciju i obratite se ovlaštenom zastupniku.
  • Svaki zahvat na području na kojem se nalaze ultrazvučni senzori (popravci, zamjene, itd.) mora izvršiti kvalificirani stručnjak.
Samo je ovlašteni servis kvalificiran za obavljanje zahvata na sustavu.
U slučaju smetnji na sustavu
Rad sustava mogu ometati ili oštetiti određeni uvjeti kao što su na primjer:
  • loši vremenski uvjeti (snijeg, tuča, poledica, kiša, itd.);
  • neke vrste buke (motocikl, kamion, pneumatska bušilica itd.):
  • postavljanje nekompatibilne kugle ili kuke za vuču.
Opasnost od lažnih upozorenja ili neprikazivanja upozorenja
Ako se sustav ponaša neuobičajeno, obratite se ovlaštenom predstavniku marke.
Ograničenja u radu sustava
  • Kako bi sustav ispravno radio, područje oko ultrazvučnih senzora mora biti čisto i ne njemu se ne smiju raditi nikakve izmjene.
  • Manje objekte koji se kreću u blizini vozila (motocikle, bicikle, pješake itd.) sustav možda neće prepoznati.
  • Sustav možda neće otkriti prepreke koje su preblizu vozila.
  • Sustav možda neće izdati upozorenje kada postoji značajna razlika u brzini drugih vozila ili prepreka.
  • Tijekom promjene putanje tijekom manevra sustav može prijaviti prepreke s odgodom.
