Vanjsko osvjetljenje: zamjena žarulja

  • 1
  • 2
  • 3
  • 4
  • 5

Vanjsko osvjetljenje: zamjena žarulja

Prednji farovi

Conseil
Ovisno o zakonu na snazi ili iz mjera opreza, nabavite kod vašeg Predstavnika marke kutiju prve pomoći koja sadrži komplet žarulja i komplet osigurača.
AVERTISSEMENT
Prije provođenja bilo kakvih zahvata u motornom prostoru, morate isključiti kontakt KONTAKT BRAVA.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda
AVERTISSEMENT
Prilikom izvođenja zahvata u blizini motora, motor može biti zagrijan. Osim toga, motoventilator se može uključiti u svakom trenutku. Naljepnica u motornom prostoru ukazuje na to.
Opasnost od ozljeda

LED kratka svjetla 1

Potražite savjet kod Predstavnika marke.

Duga svjetla 2

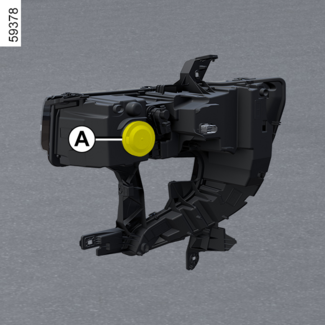

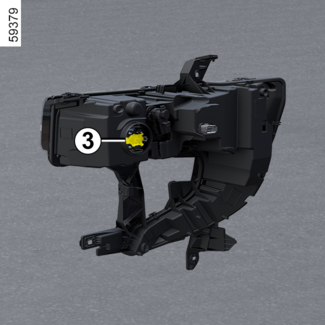

Skinite poklopac A i otkvačite nosač žarulje 3.
Vrsta žarulje:H7.
Napomena: nakon zamjene žarulje, pazite da poklopac bude pravilno postavljen.

Pokazivači smjera 4

Potražite savjet kod Predstavnika marke.

LED pozicijska svjetla, dnevna svjetla 5

Potražite savjet kod Predstavnika marke.

Prednja svjetla za maglu 6

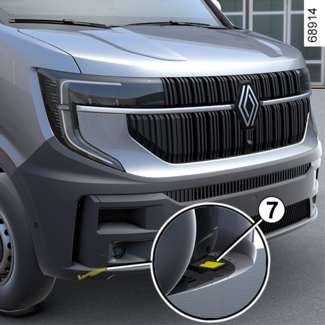

  • Otkvačite ili odvijte vratašca koja se nalaze ispod prednjeg branika 7 s pomoću plosnatog odvijača ili sličnog alata;
  • kroz vratašca pristupite nosaču žarulje koji se nalazi iza obloge branika;
  • odvijte nosač žarulja.
Vrsta žarulje: H16LL.
AVERTISSEMENT
Svaki zahvat (ili promjena) na električnom sustavu mora biti obavljen od strane ovlaštenog zastupnika jer krivo priključivanje može dovesti do oštećenja električne opreme (kabelskog svežnja, sklopova i posebno alternatora). Osim toga, Predstavnik marke posjeduje sve potrebne dijelove za prilagodbu.
Conseil
Ovisno o zakonu na snazi ili iz mjera opreza, nabavite kod vašeg Predstavnika marke kutiju prve pomoći koja sadrži komplet žarulja i komplet osigurača.

Stražnja svjetla i pokazivači smjera

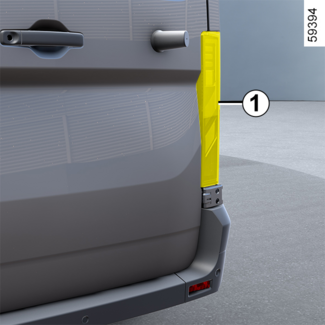

Stražnja svjetla 1

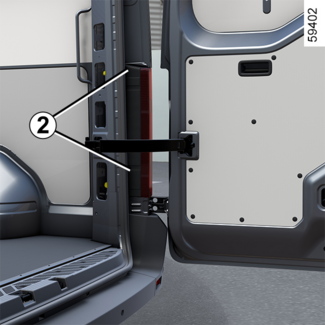

Ovisno o vozilu, skinite zaštitne rešetke. Otpustite dva vijka 2 i povucite sklop stražnjih svjetala A.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda

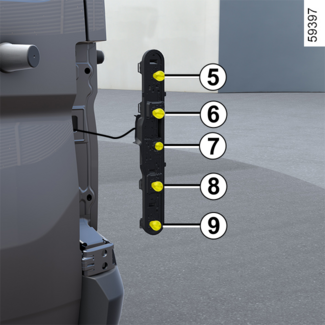

Otkvačite kopče 3 s držača žarulje 4.
5.
Pozicijsko svjetlo i stop svjetlo
Vrsta žarulje: P21/5 W.
6.
Svjetlo pokazivača smjera
Vrsta žarulje: PY21W.
7.
Pozicijsko svjetlo
Vrsta žarulje: R5W.
8.
Svjetlo za vožnju unazad
Vrsta žarulje: P21W.
9.
Stražnje svjetlo za maglu
Vrsta žarulje: P21W.

Treće stop svjetlo

Potražite savjet kod Predstavnika marke.

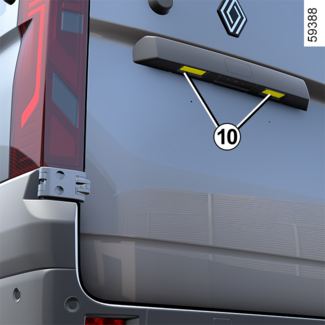

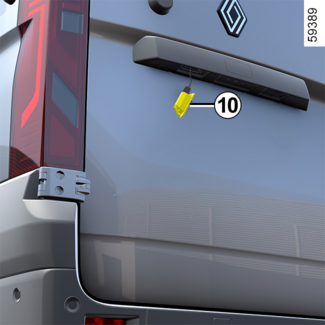

Svjetla registarske pločice 10

Otkvačite svjetlo 10 (s pomoću alata poput plosnatog odvijača).
Skinite poklopac sa svjetla kako biste došli do žarulje.
Vrsta žarulje:W5W.

Bočni pokazivači smjera

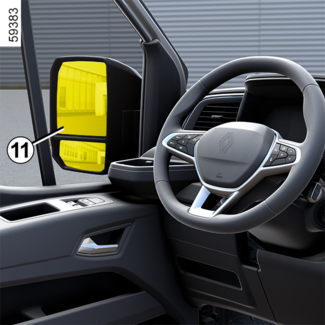

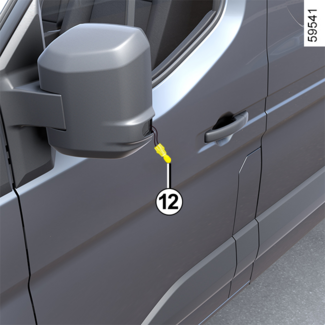

Pomaknite ogledalo 11 kako biste pristupili vijku.
Odvijte vijke pomoću alata s navojima torx.
Izvadite pokazivač smjera i zamijenite žarulju 12.
Vrsta žarulje, ovisno o vozilu:WY5WiliW16W.
Conseil
Ovisno o zakonu na snazi ili iz mjera opreza, nabavite kod vašeg Predstavnika marke kutiju prve pomoći koja sadrži komplet žarulja i komplet osigurača.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda

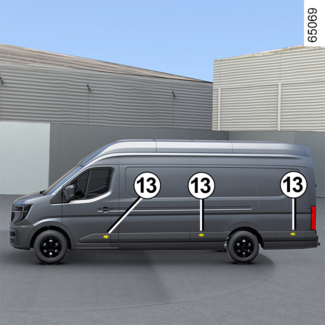

Bočna pozicijska svjetla

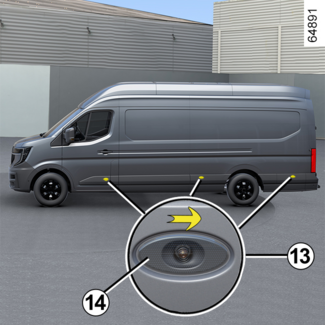

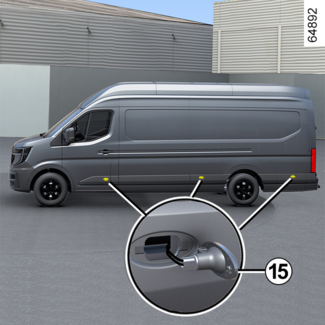

Da biste promijenili pozicijsko svjetlo 13:
  • gurnite svjetlo 13 i pomaknite ga prema stražnjem dijelu vozila;
  • povucite dio 14 prema prednjem dijelu vozila i uklonite svjetlo iz njegova kućišta;
  • okrenite nosač žarulje 15 za četvrtinu okretaja ulijevo i zamijenite žarulju.
Vrsta žarulje, ovisno o vozilu: W5W.
Conseil
Ovisno o zakonu na snazi ili iz mjera opreza, nabavite kod vašeg Predstavnika marke kutiju prve pomoći koja sadrži komplet žarulja i komplet osigurača.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda
