OSVJETLJENJA I VANJSKA SIGNALIZACIJA

  • 1
  • 2
  • 3
  • 4
  • 5

Pozicijska svjetla

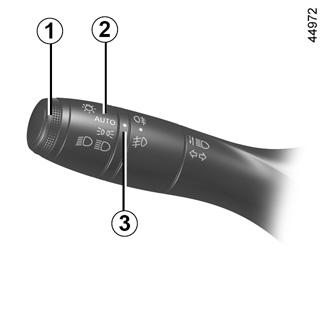

Okrećite prsten 2 sve dok se ne pojavi simbol nasuprot oznake 3. Ovo kontrolno svjetlo se pali na instrumentnoj ploči.

Dnevna svjetla

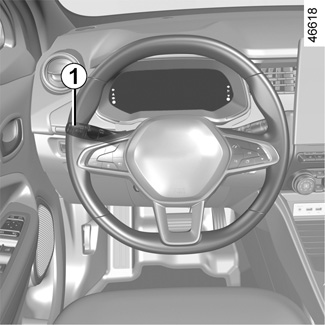

Dnevna svjetla automatski se pale bez djelovanja na ručicu 1 prilikom pokretanja motora i gase se prilikom zaustavljanja motora.

k Kratka svjetla

Ručni način rada

Okrećite prsten 2 sve dok se ne pojavi simbol nasuprot oznake 3. Ovo kontrolno svjetlo se pali na instrumentnoj ploči.

Automatski način rada

(ovisno o vozilu)

Okrećite prsten 2 sve dok se ne pojavi simbol AUTO nasuprot oznake 3: s motorom u radu, kratka svjetla se pale ili gase automatski, ovisno o jačini osvjetljenja, bez djelovanja na ručicu 1.

Prije kretanja na put po noći: provjerite ispravan rad električne opreme i podesite farove (ako niste u uobičajenim uvjetima opterećenja). Općenito pazite na to da vam svjetla nisu zaklonjena (prljavština, blato, snijeg, prijevoz nekih predmeta koji ih mogu zakloniti).

U slučaju vožnje po lijevoj strani s vozilom s upravljačem na lijevoj strani (ili obrnuto), obavezno se obratite Predstavniku marke da vam podesi visinu svjetlosnog snopa dok vozite u takvim uvjetima.

á Duga svjetla:

Kada je motor u radu, uključena kratka svijetla, gurnite ručicu 1. Ovo kontrolno svjetlo se pali na instrumentnoj ploči.

Za vraćanje u položaj kratkih svjetala, ponovno povucite ručicu 1 prema sebi.

Funkcija “Podizanje svjetala tijekom vožnje”

Kada su upaljena duga svjetla, funkcija “Podizanje svjetala tijekom vožnje” poboljšava vidljivost za vozača tako što automatski podiže kratka i duga svjetla.

Prilikom isključivanja dugih svjetala, kratka se svjetla vrate u izvorni položaj.

Automatsko uključivanje dugih svjetala

Ovisno o vozilu, ovaj sustav automatski uključuje i isključuje duga svjetla. Kamera koja se nalazi iza unutarnjeg retrovizora omogućuje otkrivanje vozila koja pratite i ona koja dolaze iz suprotnog smjera.

Duga svjetla automatski se uključuju ako:

- je vanjsko svjetlo slabo;

- nije otkriveno niti jedno vozilo ni svjetlo;

- kada je brzina vozila veća od otprilike 40 km/h.

Ako jedan od gore navedenih uvjeta nije ispunjen, sustav prelazi u način rada s kratkim svjetlima.

Napomena: provjerite da vjetrobransko staklo nije prekriveno prljavštinom, blatom, snijegom, kapljicama vode itd.

Za uključivanje automatskih dugih svjetala:

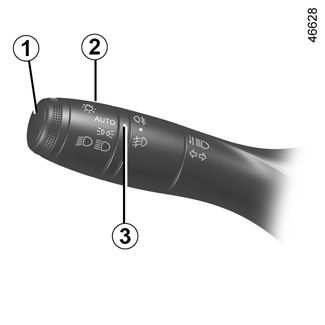

Okrećite prsten 2 sve dok se simbol AUTO ne bude nasuprot oznake 3.

Kontrolno svjetlo se pali na instrumentnoj ploči.

U nekim uvjetima rad sustava neće biti moguć, posebice :

- iznimno loši vremenski uvjeti (kiša, snijeg, magla...);

- ako su vjetrobransko staklo ili kamera zaklonjeni;

- kada vozilo iza vas ili ono koje vam dolazi ususret ima slabo vidljiva ili prekrivena svjetla;

- ako su prednja svjetla neispravno podešena;

- sustavi koji stvaraju odbljesak;

- ...

Automatska duga svijetla (nastavak)

Za isključivanje automatskih dugih svjetala:

Prsten 2 okrenite u položaj koji nije AUTO.

Kontrolno svjetlo na instrumentnoj ploči se gasi.

Napomena: guranjem ručice 1, funkcija automatskih dugih svjetala bit će isključena, kontrolno će svjetlo nestati s instrumentne ploče i vozilo će uključiti duga svjetla.

smetnje u radu

Kada se na instrumentnoj ploči pojavi poruka “Auto svjetla provjerite”, sustav je isključen.

Potražite savjet Predstavnika marke.

Upotreba prijenosnog sustava za navigaciju noću u području vjetrobranskog stakla ispod kamere može ometati rad sustava “automatskog uključivanja dugih svjetala” (postoji opasnost od odbljeska od vjetrobranskog stakla).

Sustav “automatskog uključivanja dugih svjetala” ni u kojem slučaju ne može zamijeniti pozornost i odgovornost vozača po pitanju osvjetljenja vozila i njegovog prilagođavanje uvjetima osvjetljenja, vidljivosti i stanju u prometu.

Gašenje svjetala

Svjetla će se automatski ugasiti prilikom isključivanja motora, otvaranja vrata vozača ili zaključavanja vozila. U tom slučaju, prilikom sljedećeg pokretanja motora, svjetla će se ponovno upaliti u položaju prstena 2.

Napomena: u slučaju kada su upaljena svjetla za maglu, ne dolazi do automatskog gašenja osvjetljenja.

Zvučni alarm neugašenih svjetala

U slučaju kada su svjetla upaljena nakon gašenja motora, aktivira se zvučni alarm pri otvaranju vozačevih vrata kako bi vas obavijestio da su svjetla ostala upaljena.

smetnje u radu

Ako se prikazuje poruka “Provjerite osvjetljenje” popraćena kontrolnim svjetlom © i ako kontrolno svjetlo k trepće na instrumentnoj ploči, to označava kvar osvjetljenja.

Potražite savjet Predstavnika marke.

Funkcija pozdrava ulaza i izlaza iz vozila

(ovisno o vozilu)

Kada je funkcija uključena, dnevna i stražnja pozicijska svjetla automatski će se upaliti prilikom otkrivanja kartice ili otključavanja vozila.

Ona se automatski gase:

- otprilike minutu nakon paljenja;

- prilikom pokretanja motora ovisno o položaju ručice svjetala;

ili

- prilikom zaključavanja vozila.

Uključivanje/isključivanje funkcije

Dok je vozilo zaustavljeno i dok motor radi, na multimedijskom zaslonu odaberite izbornik “Postavke”, karticu “Vozilo”, izbornik “Konfiguracija vozila” te “Dobro došli”, a zatim “Vanjska dobrodošlica”. Odaberite “ ON” ili “ OFF” za uključivanje ili isključivanje funkcije.

Funkcija “vanjsko osvjetljenje za pratnju”

Ova vam funkcija omogućuje trenutno paljenje pozicijskih i kratkih svjetala (npr. za osvjetljenje prilikom otvaranja vrata).

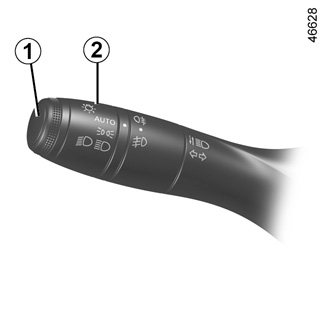

Kada su motor i svjetla isključeni, a prsten 2 u položaju AUTO, ručicu 1 povucite prema sebi: pozicijska i kratka svjetla uključit će se na otprilike 30 sekundi zajedno s kontrolnim svjetlima š i k na instrumentnoj ploči.

Kako biste produljili trajanje, možete povući ručicu do četiri puta (ukupno vrijeme ograničeno na otprilike dvije minute).

Na instrumentnoj će se ploči pojaviti poruka “Osvjetljenje na _ _ _”, a zatim slijedi preostalo vrijeme kao potvrda. Zatim možete zaključati vozilo.

Za isključivanje osvjetljenja prije automatskog isključivanja, okrenite prsten 2 u bilo koji položaj, a zatim ga vratite u položaj AUTO.

g Prednja svjetla za maglu

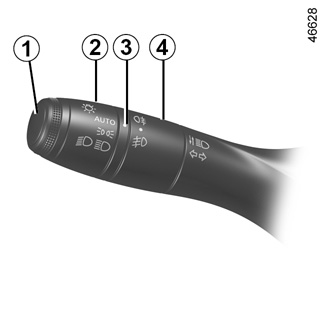

Okrećite središnji prsten 4 ručice 1 sve dok se ne pojavi simbol nasuprot oznake 3, zatim pustite.

Rad ovisi o odabranom položaju vanjskog osvjetljenja, a kontrolno svjetlo se pali na instrumentnoj ploči.

Stražnje svjetlo za maglu

Okrećite središnji prsten 4 ručice sve dok se ne pojavi simbol nasuprot oznake 3, zatim pustite.

Rad ovisi o odabranom položaju vanjskog osvjetljenja, a kontrolno svjetlo se pali na instrumentnoj ploči.

Nemojte zaboraviti isključiti to svjetlo kada vam više ne bude potrebno kako ne biste ometali ostale vozače.

Po magli, snijegu ili u slučaju da prevozite predmete više od krova, automatsko paljenje svjetala nije sustavno.

Svjetlima za maglu upravlja vozač: kontrolna svjetla na instrumentnoj ploči obavještavaju vas jesu li upaljena (kontrolno svjetlo je upaljeno) ili ugašena (kontrolno svjetlo je ugašeno).

Gašenje

Ponovno okrenite središnji prsten 4 dok oznaka 3 nije nasuprot simbola svjetala za maglu koja želite isključiti. Odgovarajuće kontrolno svjetlo se gasi na instrumentnoj ploči.

Gašenje vanjskog osvjetljenja dovodi do gašenja prednjeg i stražnjeg svjetla za maglu.

Svjetlo za osvjetljavanje zavoja

(Ovisno o vozilu)

Tijekom vožnje u brzini za vožnju naprijed, kada su upaljena kratka svjetla i u određenim uvjetima (brzina, kut upravljača, upaljeni pokazivači smjera itd.), prilikom ulaska u zavoj jedno od prednjih svjetala za maglu upalit će se kako bi osvijetlilo unutrašnjost zavoja.

U vožnji unazad, oba prednja svjetla za maglu uključuju se automatski.

UPOTREBA AUTOMATSKIH DUGIH KRATKIH PREDNJIH SVJETALA
