OSVJETLJENJE I VANJSKA SIGNALIZACIJA

Dnevna svjetla

Okrećite prsten 3 dok "AUTO" simbol ne bude nasuprot oznake 2.

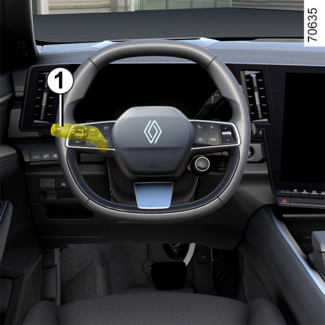

Dnevna svjetla automatski se pale (bez diranja ručice 1) pri pokretanju motora i gase se pri zaustavljanju motora.

bočna svjetla

Okrećite prsten 3 dok se simbol ne pojavi nasuprot oznake 2. Ovo kontrolno svjetlo se pali na instrumentnoj ploči.
Napomena: ovisno o vozilu, bočna svjetla mogu se aktivirati samo ručno kada je primijenjena parkirna kočnica ili, ovisno o vozilu, kada je ručica mjenjača u položaju P.
U suprotnom, poruka "Svjetla pozicije nedostupna" prikazuje se na ploči s instrumentima kako bi vas obavijestila da nije moguće aktivirati bočna svjetla.

Kratka svjetla

Ručni način rada

Okrećite prsten 3 dok se simbol ne pojavi nasuprot oznake 2. Ovo kontrolno svjetlo se pali na instrumentnoj ploči.
AVERTISSEMENT
Prije kretanja na put po noći: provjerite ispravan rad električne opreme i podesite farove (ako niste u uobičajenim uvjetima opterećenja). Općenito pazite na to da vam svjetla nisu zaklonjena (prljavština, blato, snijeg, prijevoz nekih predmeta koji ih mogu zakloniti).

Automatski način rada

Okrećite prsten 3 dok simbol "AUTO" ne bude nasuprot oznake 2: dok motor radi, kratka svjetla automatski se uključuju ili isključuju ovisno o vanjskom osvjetljenju, bez potrebe da se rukuje ručicom 1.
Ovisno o vozilu, kratka će se svjetla upaliti automatski nakon nekoliko pokreta metlica brisača stakala.

Prilagodljivi sustav prednjeg osvjetljenja

(ovisno o vozilu)
Ova funkcija automatski prilagođava širinu i domet kratkih svjetala prema brzini i vremenskim uvjetima.
Okrećite prsten 3 dok simbol "AUTO" ne bude nasuprot oznake 2: dok je motor u radu.
Ovu je funkciju moguće isključiti. Pogledajte upute za multimedijski sustav.

smetnje u radu

Ako se na instrumentnoj ploči prikazuje poruka "Provjerite automatsko osvjetljenje", sustav se isključuje. Obratite se ovlaštenom predstavniku marke.

Duga svjetla:

Dok je motor uključen i uključena su kratka svjetla, gurnite ručicu 1 (pokret A).
Ovo kontrolno svjetlo se pali na instrumentnoj ploči.
Za vraćanje u položaj dugih svjetala, ponovno gurnite ručicu 1.

Automatsko uključivanje dugih svjetala

Ovisno o vozilu, ovaj sustav automatski uključuje i isključuje duga svjetla.
Kamera koja se nalazi iza unutarnjeg retrovizora omogućuje otkrivanje vozila koja pratite i ona koja dolaze iz suprotnog smjera.
Napomena: noću, u gradskim područjima s javnom rasvjetom, prilagodljiva duga svjetla automatski se isključuju.
Duga svjetla automatski se uključuju ako:
  • je razina vanjske svjetlosti niska;
  • nijedno drugo vozilo ili osvjetljenje nije otkriveno;
  • kada je brzina vozila veća od otprilike 40 km/h.
Ako jedan od gore navedenih uvjeta nije ispunjen, sustav prelazi u način rada s kratkim svjetlima.
Napomena: provjerite da vjetrobransko staklo nije prekriveno prljavštinom, blatom, snijegom, kapljicama vode itd.).

Uključivanje/isključivanje

Za automatsko uključivanje dugih svjetala
Okrećite prsten 3 dok simbol "AUTO" ne bude nasuprot oznake 2, a zatim pritisnite prekidač 6.
Ako su uključena kratka svjetla, uključuje se kontrolno svjetlo na instrumentnoj ploči.
Za isključivanje automatskih dugih svjetala:
Pritisnite prekidač 6: kontrolno svjetlo prestat će svijetliti na instrumentnoj ploči.
Napomena: kada gurnete ručicu 1 funkcija automatskih dugih svjetala isključit će se, kontrolno svjetlo nestat će s instrumentne ploče, a vozilo uključuje duga svjetla.

smetnje u radu

Ako se na instrumentnoj ploči prikazuje poruka "Provjerite automatsko osvjetljenje", sustav se isključuje.
Obratite se ovlaštenom predstavniku marke.
Conseil
U nekim uvjetima rad sustava neće biti moguć, posebice :
  • iznimno loši vremenski uvjeti (kiša, snijeg, magla...);
  • ako su vjetrobransko staklo ili kamera prekriveni;
  • kada vozilo iza vas ili ono koje vam dolazi ususret ima slabo vidljiva ili prekrivena svjetla;
  • ako su prednja svjetla neispravno podešena;
  • ako sustavi stvaraju odbljesak;
  • ...
AVERTISSEMENT
Upotreba prijenosnog sustava za navigaciju noću u području vjetrobranskog stakla ispod kamere može ometati rad sustava "automatskog uključivanja dugih svjetala" (postoji opasnost od odbljeska na vjetrobranskom staklu).
AVERTISSEMENT
Sustav "automatskog uključivanja dugih svjetala" ni u kojem slučaju ne može zamijeniti pozornost i odgovornost vozača u pogledu osvjetljenja vozila i njegova prilagođavanja uvjetima osvjetljenja, vidljivosti i stanja u prometu.

Prilagodljiva duga svjetla

Ovisno o vozilu, prilagodljiva duga svjetla podijeljena su na nekoliko neovisnih okomitih segmenata. Ova funkcija upotrebljava kameru 7 koja se nalazi iza unutarnjeg retrovizora za otkrivanje vozila koja se nalaze ispred te vozila koja dolaze iz suprotnog smjera.
Napomena: provjerite da vjetrobransko staklo nije prekriveno prljavštinom, blatom, snijegom, kapljicama vode itd.).
Kada se vozilo otkrije, segmenti koji osvjetljavaju to područje automatski se isključuju da ne bi zaslijepili vozača tog vozila.
U određenim uvjetima svjetlina prilagodljivih dugih svjetala promijenit će se radi optimizacije osvjetljenja:
  • Prilikom približavanja reflektirajućim znakovima, napajanje osvjetljenja smanjit će se lokalno da bi se ograničilo zasljepljivanje.
  • Na autocesti će se far smanjiti kako se druge korisnike ceste ne bi ometalo u kretanju suprotnim smjerom.

Pokretanje

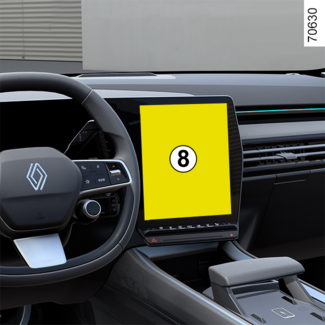

S multimedijalnog zaslona 8 pristupite načinu rada "Vozilo" pa pritisnite izbornik "Vozilo", a zatim "Vanjski dijelovi" i "Osvjetljenje".
Uključite ili isključite "Prilagodljivo osvjetljenje".
Više informacija potražite u knjižici uputstava multimedijskog sustava.
Duga svjetla automatski se uključuju ako:
  • je razina vanjske svjetlosti niska;
  • brzina vozila veća je od praga.
Ako jedan od gore navedenih uvjeta nije ispunjen, sustav prelazi u način rada s kratkim svjetlima.
Napomena: noću, u gradskim područjima s javnom rasvjetom, prilagodljiva duga svjetla automatski se isključuju.
AVERTISSEMENT
Sustav prilagodljivih dugih svjetala ni u kojem slučaju ne može zamijeniti pozornost i odgovornost vozača u vezi s osvjetljenjem vozila i prilagođavanjem na osvjetljenje, vidljivost i stanje u prometu.

Uključivanje/isključivanje

Za uključivanje prilagodljivih dugih svjetala
Okrećite prsten 3 dok simbol "AUTO" ne bude nasuprot oznake 2, a zatim pritisnite prekidač 6.
Ako su uključena kratka svjetla, uključuje se kontrolno svjetlo na instrumentnoj ploči.
Za isključivanje prilagodljivih dugih svjetala:
Pritisnite prekidač 6: kontrolno svjetlo prestat će svijetliti na instrumentnoj ploči.
Conseil
U nekim uvjetima rad sustava neće biti moguć, posebice :
  • iznimno loši vremenski uvjeti (kiša, snijeg, magla...);
  • ako su vjetrobransko staklo ili kamera prekriveni;
  • kada vozilo iza vas ili ono koje vam dolazi ususret ima slabo vidljiva ili prekrivena svjetla;
  • ako su prednja svjetla neispravno podešena;
  • ako sustavi stvaraju odbljesak;
  • ...

Osobitost

Prilagodljivo osvjetljenje dugih svjetala prilagođeno je odabranom načinu vožnje (My Sense / ECO / Comfort / Sport). Pragovi brzine za uključivanje i isključivanje različiti su:
  • U načinu rada My Sense,ECO ili Comfort prilagodljiva duga svjetla uključuju se kad je brzina vozila veća od približno 40 km/h, a isključuju ako je brzina vozila manja od približno 20 km/h.
Jačina dugih svjetala prilagođava se brzini vozila u ovim načinima rada i između ovih pragova.
  • U načinu rada Sport prilagodljiva duga svjetla uključuju se kad je brzina vozila veća od približno 40 km/h, a isključuju ako je brzina manja od približno 30 km/h.

Gašenje

Svjetla se gase nakon zaustavljanja motora kada se otvore vrata vozača ili prilikom zaključavanja vozila, ili jednu minutu nakon isključivanja motora.
U tom slučaju, prilikom sljedećeg pokretanja motora, svjetla će se ponovno upaliti u skladu s položajem prstena 3.

Zvučni alarm upaljenih svjetala

U slučaju kada su svjetla upaljena nakon gašenja motora, aktivira se zvučni alarm pri otvaranju vozačevih vrata kako bi vas obavijestio da su svjetla ostala upaljena.

smetnje u radu

Ovisno o vozilu, ako poruka "Provjerite osvjetljenje" prikaže uz kontrolno svjetlo i/ili upozorenje treperi na instrumentnoj ploči, to ukazuje na kvar svjetala.
Obratite se ovlaštenom predstavniku marke.

Funkcija "Dobrodošlica i odlazni pozdrav"

(ovisno o vozilu)
Kada je funkcija uključena, dnevna i stražnja pozicijska svjetla automatski će se upaliti prilikom otkrivanja kartice ili otključavanja vozila.
Ona se automatski gase:
  • otprilike 15 sekundi nakon uključivanja;
  • prilikom pokretanja motora, ovisno o položaju ručice svjetala;
ili
  • prilikom zaključavanja vozila.
Uključivanje/isključivanje funkcije
Za uključivanje ili isključivanje vanjske funkcije dobrodošlice pogledajte upute za multimedijski sustav.

"Vanjsko osvjetljenje za pratnju"

Ova vam funkcija omogućuje trenutno paljenje pozicijskih i kratkih svjetala (npr. za osvjetljenje prilikom otvaranja vrata).
Kada je motor isključen, nakon otvaranja vrata na strani vozača, kad je prsten 3 u položaju "AUTO", povucite ručicu 1 prema sebi: uključit će se pozicijska i kratka svjetla na otprilike 30 sekundi, zajedno s kontrolnim svjetlima i na instrumentnoj ploči.
Kako biste produljili trajanje, možete povući ručicu do četiri puta (ukupno vrijeme ograničeno na otprilike dvije minute).
Poruka "Uključeno osvjetljenje tijekom _ _ _" pojavljuje se s vremenom osvjetljenja na instrumentnoj ploči radi potvrde radnje. Zatim možete zaključati vozilo.
Deaktiviranje funkcije "Vanjsko osvjetljenje za pratnju"
Kako biste isključili svjetla prije nego što se ona automatski isključe, zakrenite prsten 3 u bilo koji položaj, a zatim ga vratite u položaj "AUTO".
Napomena: ako je uključena funkcija "Dobrodošlica i odlazni pozdrav", nakon isključivanja kontakta, postupak za isključivanje funkcije "Svjetlo za pratnju" mora se izvršiti prije povlačenja ručice (inače će svjetla ostati upaljena zbog funkcije Dobrodošlica i odlazni pozdrav).

Stražnje svjetlo za maglu

Za aktiviranje ove funkcije okrećite prsten 3 dok simbol "AUTO" ne bude nasuprot oznake 2, a zatim pritisnite rotirajući prekidač kako biste poravnali oznaku 4 sa simbolom 7.
Kontrolno svjetlo se pali na instrumentnoj ploči.
Rad ovisi o odabranom položaju vanjskog osvjetljenja, a kontrolno svjetlo se pali na instrumentnoj ploči.
Nemojte zaboraviti isključiti to svjetlo kada vam više ne bude potrebno kako ne biste ometali ostale vozače.

Gašenje

Da biste deaktivirali funkciju, ponovno zakrenite okretni prekidač tako da je oznaka 4 nasuprot simbolu 7.
Kontrolno svjetlo nestaje s instrumentne ploče.
Gašenje vanjskog osvjetljenja dovodi do gašenja stražnjih svjetala za maglu.
Conseil
Po magli, snijegu ili u slučaju da prevozite predmete više od krova, automatsko paljenje svjetala nije sustavno.
Svjetlima za maglu upravlja vozač: kontrolna svjetla na instrumentnoj ploči obavještavaju vas jesu li upaljena (kontrolno svjetlo je upaljeno) ili ugašena (kontrolno svjetlo je ugašeno).
