STRAŽNJA I BOČNA SVJETLA: zamjena žarulja

  • 1
  • 2
  • 3
  • 4
  • 5

Pokazivači smjera/pozicijsko svjetlo i stop svjetlo

Vozilo sa skraćenom šasijom

Otvorite prtljažnik, skinite poklopac 1 da biste pristupili vijku 2 i skinite ga.

Uklonite sklop stražnjih svjetala.

Odvijte nosač žarulje za jednu četvrtinu okretaja.

Zamijenite žarulju.

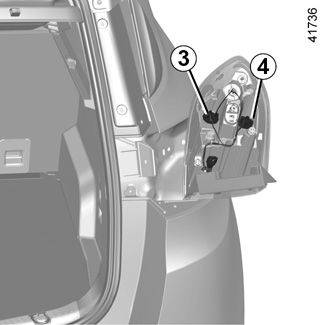

Pokazivači smjera 3

Vrsta žarulje: PY21W.

Stop svjetlo 4

Vrsta žarulje: P21W.

Ponovno postavljanje

Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda

Pokazivači smjera/pozicijsko svjetlo i stop svjetlo (nastavak)

Vozilo s produljenom šasijom

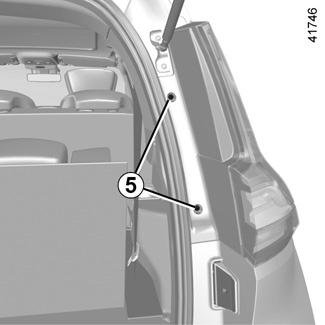

Otvorite vrata prtljažnika i skinite vijke 5 pomoću alata.

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda

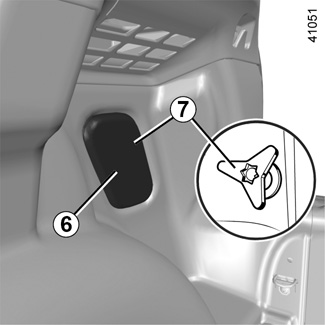

Otvorite prtljažnik, skinite poklopac 6 da biste pristupili vijku 7 i skinite ga.

Uklonite sklop stražnjih svjetala.

Odvijte nosač žarulje za jednu četvrtinu okretaja.

Zamijenite žarulju.

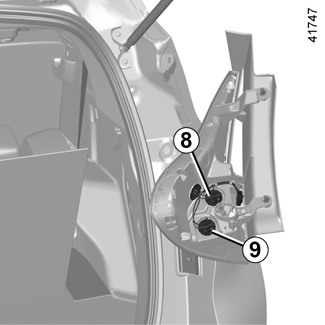

Pokazivači smjera 8

Vrsta žarulje: PY21W.

Stop svjetlo 9

Vrsta žarulje: P21W.

Ponovno postavljanje

Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.

Svjetla za vožnju unazad

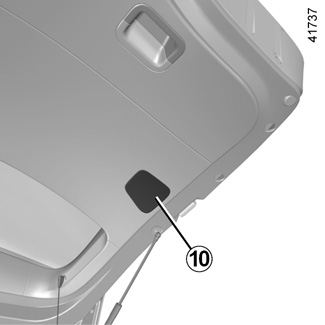

Iz prtljažnika, otkvačite poklopac 10 na unutarnjoj oblozi prtljažnika.

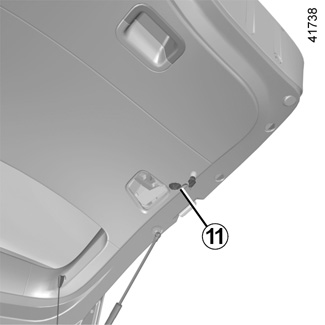

Odvijte nosač žarulje 11 za jednu četvrtinu okretaja.

Vrsta žarulje: W16W.

Ponovno postavljanje

Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.

Sjajna svjetla

Svjetla su opremljena sustavom paljenja led dioda odmah nakon paljenja pozicijskih svjetala.

Za zamjenu led dioda, potražite savjet Predstavnika marke.

Ovo osvjetljenje ne zamjenjuje kvar na pozicijskom svjetlu.

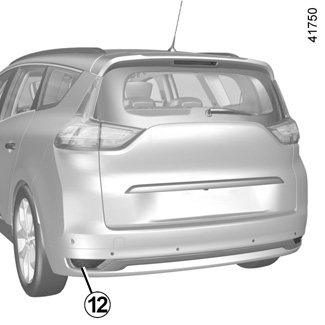

Svjetlo za maglu 12

Odvijte vratašca koja se nalaze ispod stražnjeg branika pomoću plosnatog odvijača ili sličnog alata. Pristupite nosaču žarulje, a zatim ga odvijte okrećući ga prema središtu vozila.

Vrsta žarulje: P21W.

Treće stop svjetlo 13

Potražite savjet Predstavnika marke.

Svjetla registarske pločice 14

Otkvačite svjetlo 14 pomicanjem svjetla udesno (pomak A).

Skinite poklopac sa svjetla kako biste došli do žarulje.

Vrsta žarulje: duguljasta W5W.

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda

Bočni pokazivači smjera 15

Potražite savjet Predstavnika marke.
