Vanjsko osvjetljenje: zamjena žarulja

  • 1
  • 2
  • 3
  • 4
  • 5

Vanjsko osvjetljenje: zamjena žarulja

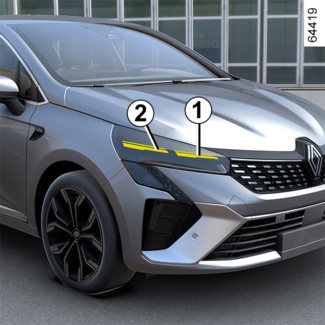

Prednji farovi

LED duga svjetla / kratka svjetla / pokazivači smjera 1

Potražite savjet kod Predstavnika marke.

LED dnevna/pozicijska svjetla 2

(ovisno o vozilu)
Potražite savjet kod Predstavnika marke.
AVERTISSEMENT
Svaki zahvat (ili promjena) na električnom sustavu mora biti obavljen od strane ovlaštenog zastupnika jer krivo priključivanje može dovesti do oštećenja električne opreme (kabelskog svežnja, sklopova i posebno alternatora). Osim toga, Predstavnik marke posjeduje sve potrebne dijelove za prilagodbu.

Stražnja svjetla i pokazivači smjera

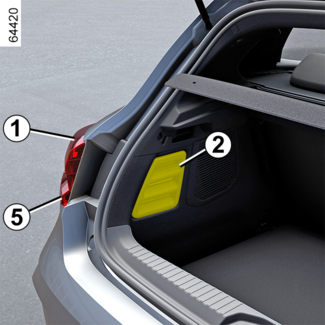

LED pozicijsko svjetlo / stop svjetlo 1

Potražite savjet kod Predstavnika marke.

Pokazivači smjera 5

  • Otvorite vrata prtljažnika;
  • skinite oblogu 2;
  • odvijte maticu 3;
  • s vanjske strane vozila oslobodite sklop svjetala povlačeći ga prema nazad;
  • skinite držač žarulje 4 tako da ga odvijete za četvrtinu okretaja, zatim zamijenite žarulju.
Vrsta žarulje:WY16W.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda
Ponovno postavljanje
Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.
Conseil
U skladu sa zakonom na snazi ili radi mjera predostrožnosti, nabavite kod vašeg Predstavnika marke kutiju prve pomoći koja sadrži komplet žarulja i komplet osigurača.

Svjetla za maglu i svjetla za vožnju unazad 6

Obratite se ovlaštenom predstavniku marke.

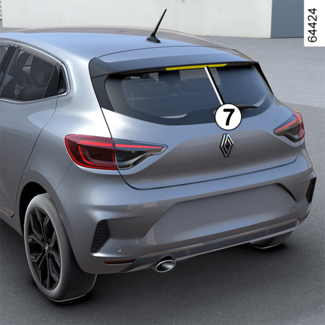

Treće stop svjetlo 7

Obratite se ovlaštenom predstavniku marke.

Svjetla registarske pločice 8

  • Otkvačite svjetlo pritiskom na jezičac 9;
  • skinite poklopac sa svjetla kako biste došli do žarulje.
Vrsta žarulje: W5W.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda

LED svjetla registarske pločice 10

(ovisno o vozilu)
Obratite se ovlaštenom predstavniku marke.

LED bočni pokazivači smjera 11

(ovisno o vozilu)
Potražite savjet kod Predstavnika marke.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda

Posebna značajka verzije E-tech full hybrid

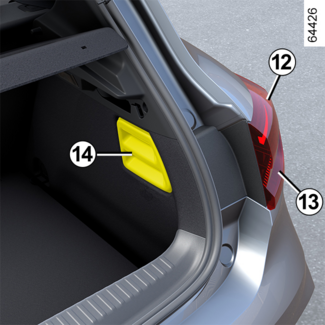

LED pozicijsko svjetlo / stop svjetlo 12

Potražite savjet kod Predstavnika marke.

Pokazivači smjera 13

  • Otvorite vrata prtljažnika;
  • skinite oblogu 14;

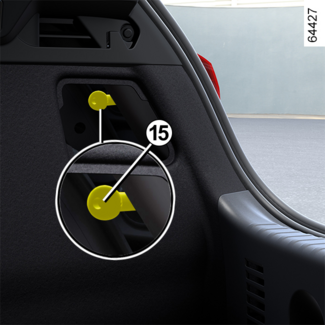

  • odvijte maticu 15;
  • s vanjske strane vozila oslobodite sklop svjetala povlačeći ga prema nazad;

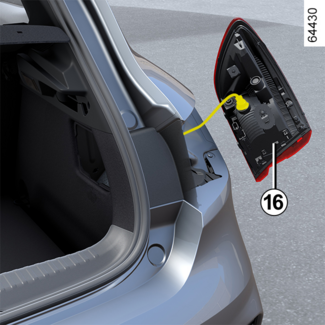

  • skinite držač žarulje 16 tako da ga odvijete za četvrtinu okretaja, zatim zamijenite žarulju.
Vrsta žarulje:WY16W.
AVERTISSEMENT
Žarulje su pod tlakom i mogu eksplodirati kod zamjene.
Opasnost od ozljeda
Ponovno postavljanje
Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.
Conseil
U skladu sa zakonom na snazi ili radi mjera predostrožnosti, nabavite kod vašeg Predstavnika marke kutiju prve pomoći koja sadrži komplet žarulja i komplet osigurača.
Conseil
Pri montaži desnog svjetla provjerite je li cijev 4 ponovno postavljena u izvorni položaj.
