UPOZORENJE ZA MRTVI KUT

  • 1
  • 2
  • 3
  • 4
  • 5

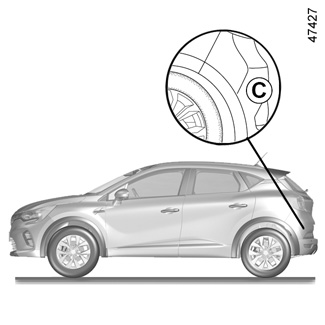

Na temelju informacija koje prenose senzori ugrađeni u svaku stranu stražnjeg branika (područje C), funkcija upozorava vozača na sljedeće:

- kad se drugo vozilo pojavi u području otkrivanja A

i/ili

- kad postoji opasnost od sudara s vozilom koje se nalazi u području B i vozi brže od vas.

Funkcija vas upozorava kad se vozilo kreće brzinom iznad približno 15 km/h.

Ova funkcija predstavlja dodatnu pomoć u vožnji. Ta funkcija ni u kojem slučaju ne zamjenjuje oprez i odgovornost vozača koji stalno mora imati kontrolu nad svojim vozilom.

Osobitost

Pazite da područje C oko radara sa svake strane obloge stražnjeg branika nije zaklonjeno (prljavštinom, blatom, snijegom itd.).

Ako je radar zaklonjen, na instrumentnoj ploči će se prikazati poruka “Bočni radar nema vidljivost”. Očistite područje na kojem se nalaze senzori.

Uključivanje/isključivanje

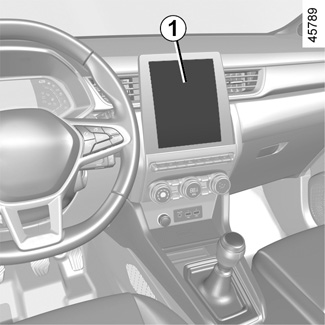

Vozila opremljena multimedijalnim zaslonom 1

Za uključivanje ili isključivanje funkcije pogledajte upute za multimedijalni sustav.

Odaberite ” ON” ili ” OFF”.

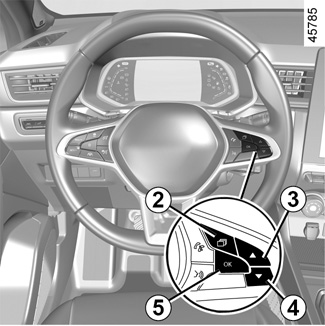

Vozila koja nisu opremljena multimedijskim zaslonom

- Dok je vozilo zaustavljeno, pritisnite prekidač 2 onoliko puta koliko je potrebno da dođete do kartice “Vozilo”;

- Uzastopce pritišćite komandu 3 ili 4 da biste došli do izbornika “Postavke”. Pritisnite prekidač 5 OK;

- Uzastopce pritišćite komandu 3 ili 4 da biste došli do izbornika “POMOĆ U VOŽNJI”. Pritisnite prekidač 5 OK;

- Uzastopce pritišćite komandu 3 ili 4 da biste došli do izbornika “Upozorenje o mrtvom kutu” i pritisnite prekidač 5 OK .

- Ponovno pritisnite prekidač 5 OK za uključivanje/isključivanje funkcije:

= funkcija je uključena

< funkcija je isključena

Kapacitet dosega sustava utemeljen je na širini standardnog prometnog traka. Pri vožnji uskom voznom trakom, funkcija vas može upozoriti kad se otkrije vozilo dalje od najbliže vozne trake.

Pokazivač 6

Pokazivač 6 se nalazi se na svakom od retrovizora 7.

Napomena: redovito čistite retrovizore 7 kako bi pokazivači bili vidljivi 6.

Rad

Funkcija vas upozorava kada brzina vozila iznosi više od 15 km/h:

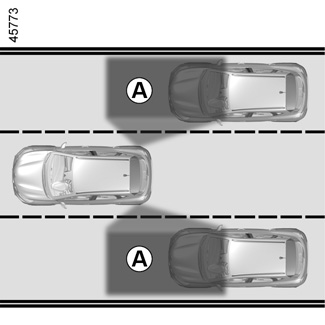

- Kada se drugo vozilo nalazi u području mrtvog kuta A i kreće se u istom smjeru kao vaše vozilo.

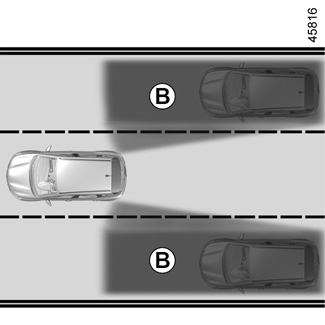

- Kada se vozilo iza u susjednoj traci, u okviru dosega područja otkrivanja B, brzo približava.

Ako pretječete drugo vozilo, pokazivač 6 uključit će se samo ako pretjecano vozilo dovoljno dugo ostane u području vašeg mrtvog kuta A.

Funkcija ne upozorava vozača ako se ostala vozila ne kreću.

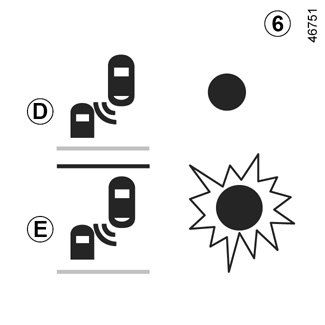

Zaslon D

Prvo upozorenje: pokazivač smjera nije uključen, kontrolno svjetlo 6 označava da je u području mrtvog kuta otkriveno vozilo i/ili da se vozilo iza u susjednoj traci brzo približava.

Zaslon E

Pokazivač smjera je uključen, kontrolno svjetlo 6 treperi kad funkcija otkrije vozilo u području upozorenja na mrtvi kut i/ili kad se vozilo iza brzo približava stranom prema kojoj ćete okrenuti upravljač. Ako isključite pokazivač smjera, pokazivač upozorenja prelazi na prvo upozorenje (prikaz D).

Pri pokretanju motora, sustav preuzima posljednji status spremljen prije isključenja kontakta (pogledajte prethodne stranice).

Uvjeti kada sustav neće raditi

- prilikom vožnje cestom s oštrim zavojima

- prilikom vožnje unatrag.

Ako je vozilo opremljeno kukom za vuču koju je sustav prepoznao, na instrumentnoj ploči prikazuje se poruka “Prikolica:mrtva tocka upoz isklj”, koja vas obavještava da funkcija ne radi. Za izbor opreme koja odgovara vašem vozilu predlažemo vam da potražite savjet ovlaštenog zastupnika.

smetnje u radu

Ako sustav otkrije pogrešku, na instrumentnoj ploči prikazuje se poruka “provjeriti bočne radare”. Obratite se ovlaštenom zastupniku.

Zbog prisutnosti senzora iza branika, preporučljivo je bilo kakav postupak koji se izvodi na braniku (popravak, zamjenu, bojenje itd.) prepustiti kvalificiranom stručnjaku.

- Kapacitet dosega sustava utemeljen je na širini standardnog prometnog traka. Ako vozite širim prometnim trakom, sustav možda neće otkriti vozilo u mrtvom kutu.

- U slučaju izloženosti snažnom elektromagnetskom zračenju (vožnja ispod vodova pod visokim naponom) ili u jako lošim meteorološkim uvjetima (jaka kiša, snijeg itd.), može doći do trenutačnog poremećaja u radu sustava. Budite oprezni i pratite uvjete u prometu.

Postoji opasnost od nesreće.

Ova funkcija predstavlja dodatnu pomoć u vožnji. Ta funkcija ni u kojem slučaju ne zamjenjuje oprez i odgovornost vozača koji stalno mora imati kontrolu nad svojim vozilom.

Vozač uvijek mora prilagoditi brzinu uvjetima u prometu neovisno o porukama sustava.

Sustav se ni u kojem slučaju ne smije povezati sa senzorom prepreke ili sustavom protiv sudara.

Zahvati/popravci sustava

- U slučaju udarca može se promijeniti poravnanje radara i to može utjecati na njegov rad. Isključite funkciju i obratite se ovlaštenom zastupniku.

- Svaki zahvat na području na kojem se nalaze radari (popravke, zamjene itd.) mora izvršiti kvalificirani stručnjak.

Samo je ovlašteni servis kvalificiran za obavljanje zahvata na sustavu.

U slučaju smetnji na sustavu

Rad sustava mogu ometati ili oslabiti određeni uvjeti kao što su:

- kompleksno okruženje (metalni mostovi, tuneli, ceste s preprekama na rubovima itd.).

- loši vremenski uvjeti (snijeg, tuča, poledica...).

Opasnost od lažnih upozorenja ili neprikazivanja upozorenja

U slučaju da se sustav ponaša na neuobičajeni način, isključite ga i obratite se ovlaštenom servisu.

Ograničenja u radu sustava

- Područje radara mora ostati čisto i ne njemu se ne smiju raditi izmjene kako bi se omogućio dobar rad sustava.

- Manje objekte koji se kreću u blizini vozila (motocikle, bicikle, pješake itd.) sustav možda neće prepoznati.

- Pri ulasku u zavoj radari mogu privremeno prestati otkrivati vozila u susjednim voznim trakama.

- Upozorenje funkcije može kasniti kada vam se straga u susjednim trakama (pri vožnji cestom s 3 vozne trake) približavaju dva vozila mnogo većom brzinom od brzine vašeg vozila.

- Sustav možda neće izdati upozorenje kada postoji značajna razlika u brzini drugih vozila.

- Ako vaše vozilo pretječe dugo vozilo (npr. teško teretno vozilo pretječe brzinom sličnom brzini vašeg vozila), sustav će možda prekinuti upozorenje prije kraja manevra.

- Vozilo vozi zavojitom cestom.

Isključenje funkcije

Funkciju morate onemogućiti u sljedećim slučajevima:

- područje radara je oštećeno (stražnji branik).

- vozilo je opremljeno kukom za vuču koju sustav ne prepoznaje.

UPOTREBA UPOZORENJA O MRTVOM KUTU
