ZASLONI I POKAZIVAČI

  • 1
  • 2
  • 3
  • 4
  • 5

Upozorenje na minimalnu razinu motornog ulja

Prilikom pokretanja motora, prikaz na instrumentnoj ploči vas upozorava ako je dosegnuta minimalna razina ulja. RAZINA MOTORNOG ULJA: općenito.

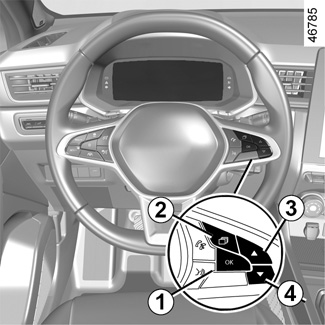

Prvo upozorenje možete izbrisati pritiskom na prekidač 1 ” OK”.

Upozorenja koja slijede automatski će nestati nakon otprilike 30 sekundi.

Instrumentna ploča u miljama

(mogući prelazak u km/h)

Vozila koja nisu opremljena multimedijskim zaslonom

- Uz isključen kontakt, pritisnite prekidač 2 onoliko puta koliko je potrebno da dođete do kartice ”Vozilo” 5.

- Uzastopno pritišćite prekidač 3 ili 4 da biste pristupili izborniku ”Postavke”, a zatim pritisnite 1 ” OK”.

- Ponovite isti postupak za pristup stavci ”INSTRUMENT PLOČA”, a zatim ”Jedinice”.

Vozila opremljena multimedijskim zaslonom.

Za odabir audiosustava pogledajte knjižicu uputstava multimedijalnog sustava.

Napomena: u oba slučaja, u trenutku isključenja akumulatora, putno računalo automatski se vraća na izvornu mjernu jedinicu.

Za povratak u prethodni način rada, ponovite isti postupak.

Više informacija potražite u uputama za multimedijski sustav.

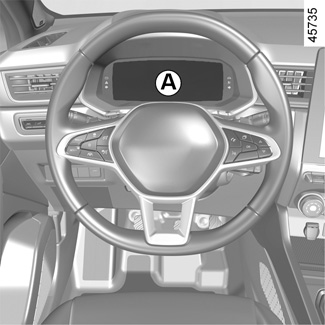

Instrumentna ploča A

Osvjetljava se prilikom uključenja kontakta. Paljenje nekih kontrolnih svjetala popraćeno je porukom.

Ovisno o vozilu, instrumentnu ploču možete personalizirati različitim sadržajem i bojama po vašem izboru.

Za vozila opremljena multimedijskim zaslonom pogledajte upute za multimedijski sustav.

Za vozila koja nisu opremljena multimedijskim zaslonom IZBORNIK KORISNIČKIH PODEŠAVANJA VOZILA.

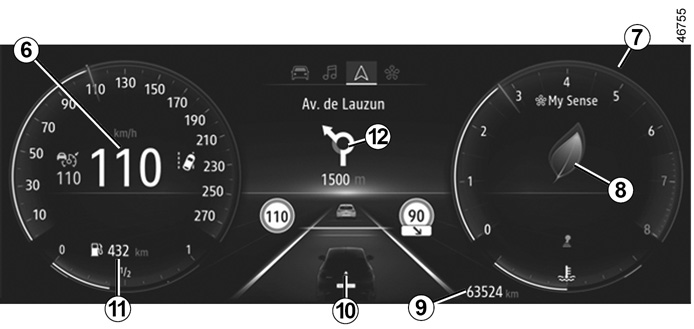

Pokazivač brzine 6

Brojač okretaja 7

(skala x 1000)

Ovisno o odabranom podešavanju, možda neće biti prikazan.

Zvučno upozorenje o prevelikoj brzini

Ovisno o vozilu i zemlji prodaje, prikazuje se kontrolno svjetlo i oglašava se zvučni signal. Taj se zvučni signal oglašava čim vozilo prekorači brzinu od 120 km/h. To kontrolno svjetlo ostaje upaljeno dok god se vozilo kreće brzinom iznad 120 km/h.

Pokazivač načina vožnje 8 SAVJETI ZA VOŽNJU, ECO VOŽNJA

Brojač ukupno prijeđenih kilometara 9 PUTNO RAČUNALO I SUSTAV UPOZORENJA: parametri vožnje

Putno računalo 10 PUTNO RAČUNALO: opće informacije

Predviđena kilometraža s preostalom količinom goriva 11

Prikazana vrijednost nakon prijeđenih 400 metara. PUTNO RAČUNALO I SUSTAV UPOZORENJA: parametri vožnje.

Informacije multimedijskog sustava 12

Ovisno o vozilu, informacije možete prikazati putem multimedijskog zaslona (kompas, telefon, navigacija itd.).

Više informacija potražite u uputama za multimedijski sustav.

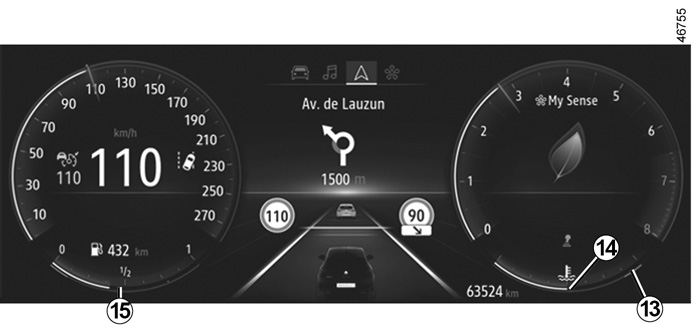

Pokazivač temperature rashladne tekućine 14

U normalnoj vožnji, pokazivač 14 mora biti ispred područja 13. Može mu se približiti u slučaju ”oštre” vožnje. Nema potrebe za uzbunom ako se nije upalilo kontrolno svjetlo ®, popraćeno porukom na instrumentnoj ploči i zvučnim signalom.

Pokazivač razine goriva 15

Ako je razina minimalna, kontrolno svjetlo M ugrađeno u pokazivač prikazuje se u narančastoj boji popraćeno zvučnim signalom bip. Napunite spremnik što je prije moguće.

Instrumentna ploča B

Osvjetljava se prilikom uključenja kontakta. Paljenje nekih kontrolnih svjetala popraćeno je porukom.

Ovisno o vozilu, instrumentnu ploču možete personalizirati različitim sadržajem i bojama po vašem izboru.

Za vozila opremljena multimedijskim zaslonom pogledajte upute za multimedijski sustav.

Za vozila koja nisu opremljena multimedijskim zaslonom IZBORNIK KORISNIČKIH PODEŠAVANJA VOZILA.

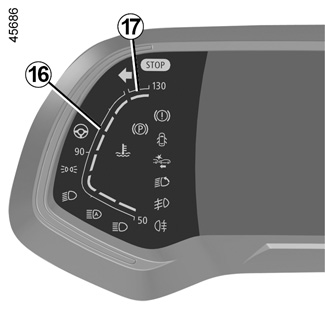

Pokazivač temperature rashladne tekućine 16

U normalnoj vožnji, pokazivač 16 mora biti ispred područja 17. Može mu se približiti u slučaju ”oštre” vožnje. Nema potrebe za uzbunom ako se nije upalilo kontrolno svjetlo ®, popraćeno porukom na instrumentnoj ploči i zvučnim signalom.

Pokazivač brzine 18

Prikaz se razlikuje ovisno o odabranom stilu.

Zvučno upozorenje o prevelikoj brzini

Ovisno o vozilu i zemlji prodaje, prikazuje se kontrolno svjetlo i oglašava se zvučni signal. Taj se zvučni signal oglašava čim vozilo prekorači brzinu od 120 km/h. To kontrolno svjetlo ostaje upaljeno dok god se vozilo kreće brzinom iznad 120 km/h.

Brojač okretaja 19

(skala x 1000)

Različito se prikazuje se ovisno o odabranoj personalizaciji instrumentne ploče. Ovisno o odabranom stilu, možda neće biti prikazan.

Pokazivač načina vožnje 20 SAVJETI ZA VOŽNJU, ECO VOŽNJA

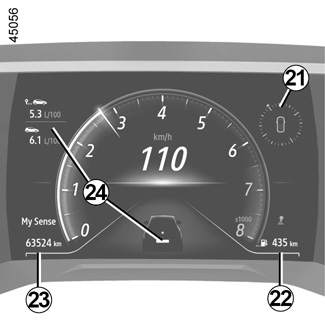

Informacije multimedijskog sustava 21

Ovisno o vozilu, informacije možete prikazati putem multimedijskog zaslona (kompas, telefon, navigacija itd.).

Više informacija potražite u uputama za multimedijski sustav.

Predviđena kilometraža s preostalom količinom goriva 22

Prikazana vrijednost nakon prijeđenih 400 metara. PUTNO RAČUNALO I SUSTAV UPOZORENJA: parametri vožnje.

Brojač ukupno prijeđenih kilometara 23 PUTNO RAČUNALO I SUSTAV UPOZORENJA: parametri vožnje

Putno računalo 24 PUTNO RAČUNALO: opće informacije

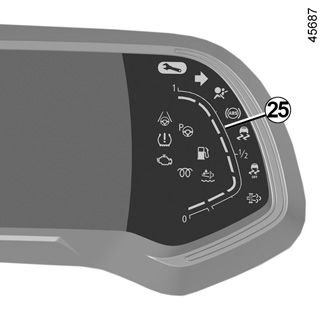

Pokazivač razine goriva 25

Ako je razina minimalna, kontrolno svjetlo M ugrađeno u pokazivač prikazuje se u narančastoj boji popraćeno zvučnim signalom bip. Napunite spremnik što je prije moguće.

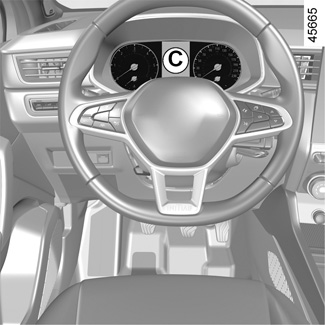

Instrumentna ploča C

Osvjetljava se prilikom uključenja kontakta. Paljenje nekih kontrolnih svjetala popraćeno je porukom.

Ovisno o vozilu, instrumentnu ploču možete korisnički prilagoditi bojama po vašem izboru. Za vozila opremljena multimedijskim zaslonom pogledajte upute za multimedijski sustav.

Za vozila koja nisu opremljena sustavom za navigaciju, pogledajte odjeljak ”Izbornik korisničkih podešavanja vozila” u 1. poglavlju.

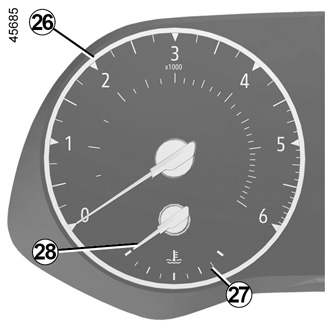

Brojač okretaja 26

(skala x 1000)

Pokazivač temperature rashladne tekućine 28

U normalnom načinu rada, indikator 28mora biti ispred crvenog područja 27. Može mu se približiti u slučaju ”oštre” vožnje. Nema potrebe za uzbunom ako se nije upalilo kontrolno svjetlo ®, popraćeno porukom na instrumentnoj ploči i zvučnim signalom.

Putno računalo 29

PUTNO RAČUNALO: opće informacije

Predviđena kilometraža s preostalom količinom goriva 30

Prikazana vrijednost nakon prijeđenih 400 metara.

PUTNO RAČUNALO I SUSTAV UPOZORENJA: parametri vožnje

Brojač ukupno prijeđenih kilometara 31

PUTNO RAČUNALO I SUSTAV UPOZORENJA: parametri vožnje

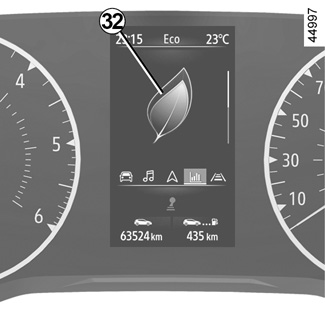

Pokazivač načina vožnje 32 SAVJETI ZA VOŽNJU, ECO VOŽNJA

Pokazivač brzine 33

Zvučno upozorenje o prevelikoj brzini

Ovisno o vozilu i zemlji prodaje, prikazuje se kontrolno svjetlo i oglašava se zvučni signal. Taj se zvučni signal oglašava čim vozilo prekorači brzinu od 120 km/h. To kontrolno svjetlo ostaje upaljeno dok god se vozilo kreće brzinom iznad 120 km/h.

Pokazivač razine goriva 34

Ako je razina minimalna, kontrolno svjetlo M ugrađeno u pokazivač prikazuje se u narančastoj boji popraćeno zvučnim signalom bip. Napunite spremnik što je prije moguće.
