Kamera s pregledom od 360°

Uvod

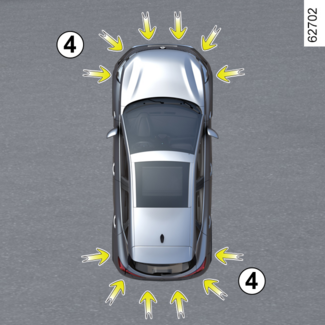

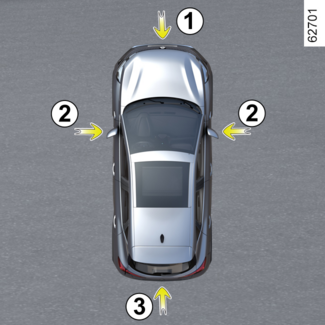

Ova značajka pomaže pri teškom upravljanju (npr. parkiranje) prikazivanjem okruženja vozila koristeći podatke iz kamera 1, 2 i 3 koje se nalaze u oblozi prednjeg branika, vanjskim retrovizorima i na vratima prtljažnika te pomoću ultrazvučnih detektora 4 smještenima u oblogama branika.
AVERTISSEMENT
Ova je funkcija dodatna pomoć. Ona dakle ne može, u niti jednom slučaju, zamijeniti oprez niti odgovornost vozača.
Vozač uvijek mora paziti na iznenadne situacije koje se mogu desiti u vožnji: stoga prilikom upravljanja vozilom uvijek pazite na male, uske i pomične prepreke (kao što su, na primjer, djeca, životinje, dječja kolica, bicikli, kamenje, stupovi itd.) u mrtvom kutu.

Način rada

Kamere prenose četiri zasebna prikaza multimedijskom zaslonu 5.
One vam omogućuju pregled okruženja vozila:
  • prednji prikaz područja: s pomoću kamere 1;
  • stražnji prikaz područja: s pomoću kamere 3;
  • prikaz područja iz ptičje perspektive: s pomoću kamera 1, 2 i 3;
  • prednji bočni prikaz područja (ovisno o vozilu): s pomoću kamere 2 (na suvozačevoj strani).
Ultrazvučni senzori prepoznaju prepreke ispred, iza i (ovisno o vozilu) sa strane vozila.
Napomena: pripazite da kamere nisu prekrivene (prljavštinom, blatom, snijegom, kondenzacijom itd.).

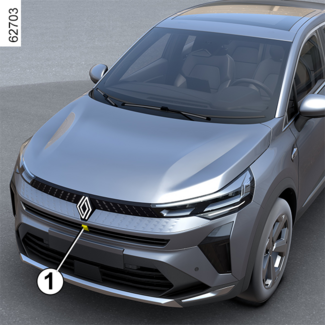

Prednja kamera 1

Prikaz prednje kamere prikazuje se na multimedijalnom zaslonu 5.

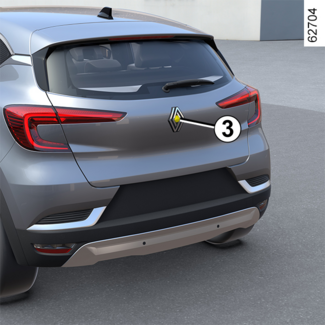

Stražnja kamera 3

Prikaz stražnje kamere prikazuje se na multimedijalnom zaslonu 5.
Conseil
Na multimedijskom zaslonu 5 prikazuje se obrnuta slika stražnjeg prikaza područja 3, kao na retrovizoru.
AVERTISSEMENT
Upotreba prednjeg ili stražnjeg prikaza područja: prilikom upravljanja vozilom na nagibu, predmeti prikazani na multimedijskom zaslonu mogu biti bliže ili dalje nego što se čine.
Uzmite to u obzir kako biste mogli ispravno procijeniti udaljenost prije upravljanja.

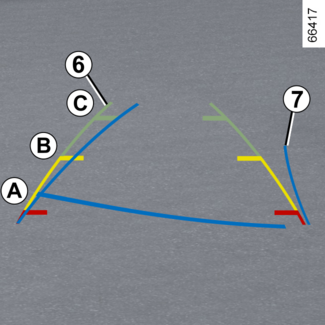

Fiksne linije navođenja 6
"Prednji" i "stražnji" prikaz područja koji se prenosi na multimedijski zaslon 5 prikazuje se s jednom ili dvjema linijama navođenja 6 i 7.
Ovaj se sustav upotrebljava prvo pomoću indikatora udaljenosti (pomični za putanju i fiksni za udaljenost).
Fiksni indikator udaljenosti uključuje oznake u boji A, B i C koje označavaju udaljenost iza vozila:
  • A (crvena) na otprilike 30 centimetara od vozila;
  • B (žuta) na otprilike 70 centimetara od vozila;
  • C (zelena) na otprilike 150 centimetara od vozila.
Pomični indikator udaljenosti 7 (ovisno o vozilu)
Prikazano je u plavoj boji na multimedijalnom zaslonu 5. On označava putanju vozila prema položaju kola upravljača tijekom prednjeg i stražnjeg prikaza područja.
Conseil
Prednje, stražnje i bočne linije navođenja prikazi su projicirani na ravnoj površini. Ta se informacija mora zanemariti u slučaju prijenosa na okomit predmet ili predmet na tlu.
Predmeti koji se pojavljuju na rubu multimedijskog zaslona mogu djelovati iskrivljeno.
U slučaju prejake svjetlosti (snijeg, vozilo na suncu itd.), vidljivost kamere može biti znatno smanjena.
AVERTISSEMENT
U kombiniranom prikazu s kamera:
  • povišeni predmeti (pločnik, vozilo, itd.) mogu djelovati iskrivljeno iz ptičje perspektive;
  • predmeti koji se nalaze iznad vozila nisu prikazani.

Prikaz s prednje strane 2

(ovisno o vozilu)
Kamera postavljena na vanjski retrovizor šalje bočni prikaz na multimedijski zaslon 5.
Ovisno o vozilu, multimedijski zaslon možete koristiti za promjenu iz prikaza područja iz ptičje perspektive u prednji prikaz područja. Više informacija potražite u knjižici uputstava multimedijskog sustava.
"Prednji bočni prikaz područja na suvozačevoj strani" prenosi se na multimedijski zaslon pomoću fiksnih indikatora udaljenosti za mjerenje udaljenosti.

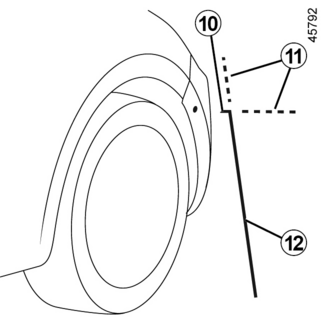

Fiksne linije navođenja 10, 11 i 12
Fiksna linija navođenja 10 prikazuje prednji dio vozila.
Fiksna linija navođenja 12 prikazuje širinu vozila, uključujući vanjske retrovizore.
Fiksne linije navođenja 11 prikazane su zelenom bojom i točkicama. To su nastavci fiksnih linija navođenja 10 i 12.
Ovisno o vozilu, multimedijski zaslon možete koristiti za promjenu iz prikaza područja iz ptičje perspektive u prednji prikaz područja. Više informacija potražite u knjižici uputstava multimedijskog sustava.

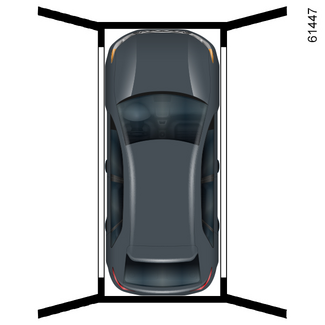

Prikaz područja iz ptičje perspektive

Prikaz područja iz ptičje perspektive: kombinirani je prikaz s kamera 1, 2 i 3.
Prikazuje gornji dio vozila i njegovo okruženje.
Može se koristiti za potvrđivanje prikaza položaja vozila u odnosu na njegovo neposredno okruženje (sprijeda, straga i bočno).
Conseil
U načinu "prikaza područja iz ptičje perspektive" predmeti koji se prikazuju na multimedijskom zaslonu nalaze se dalje nego što se čini.
Uzmite to u obzir kako biste mogli ispravno procijeniti udaljenost prije upravljanja.

Otkrivanje prepreke

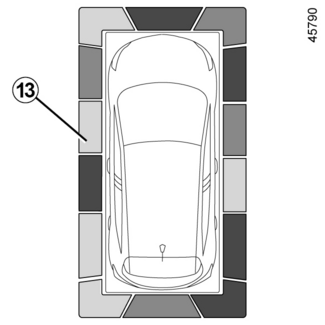

Ako funkcija "Park Assist" prepozna jednu ili više prepreka oko vozila dok je sustav uključen, pokazivači 13 počinju svijetliti:
  • na prikazu područja iz ptičje perspektive
  • na prednjem bočnom prikazu na suvozačevoj strani (ovisno o vozilu).
Uz zvučno upozorenje, linije indikatora različitim bojama prikazuju blizinu prepreka:
  • Zelena: prepreka je udaljena između 50 i 70 cm.
  • Žuta: prepreka je udaljena između 30 i 50 cm.
  • Crvena: prepreka je udaljena manje od 30 cm.
Ti indikatori prikazuju i mjesta na kojima su otkrivene prepreke, što je označeno njihovim položajem u odnosu na simbol "Vozilo".
Za više informacija POMOĆ PRI PARKIRANJU.

Uključivanje/isključivanje

Automatski načina rada
Dok je vozilo zaustavljeno, a motor radi, automatski način rada uključuje se prilikom uključivanja brzine za vožnju unazad. Stražnji prikaz područja i prikaz područja iz ptičje perspektive prikazani su na multimedijalnom zaslonu 5.
Kada dođe do brze promjene stupnja prijenosa iz brzine za vožnju unatrag u brzinu za vožnju unaprijed, stražnji prikaz područja i prikaz područja iz ptičje perspektive zamijenjeni su prednjim prikazom područja i prikazom područja iz ptičje perspektive na multimedijalnom zaslonu 5.
Automatski način rada je isključen:
  • kada je ručica mjenjača u neutralnom položaju (ručni mjenjač) ili u položaju N ili P (automatski mjenjač) otprilike tri sekunde;
  • kada brzina vozila koje se kreće prema naprijed prelazi 10 km/h.
Ručni način rada
Da biste aktivirali ručni način rada, dok je vozilo zaustavljeno i motor radi, u načinu rada "Vozilo" na multimedijalnom zaslonu 5, pritisnite izbornik "Kamera s pregledom od 360°" i na multimedijalnom zaslonu prikazat će se prednji prikaz područja iz ptičje perspektive.
Ručni način rada se isključuje:
  • kada brzina vozila koje se kreće prema naprijed dostigne 10 km/h
  • kada se ručica mjenjača ne upotrebljava otprilike tri minute.
AVERTISSEMENT
  • Nemojte koristiti ovu funkciju dok su vanjski retrovizori preklopljeni.
  • Prije korištenja ove funkcije provjerite jesu li vrata prtljažnika ispravno zatvorena.
  • Nemojte stavljati predmete na kamere ili ispred njih.

Razlika između procijenjene i stvarne udaljenosti

Vožnja unaprijed ili unatrag prema strmoj uzbrdici
Fiksne linije navođenja 13 prikazuju udaljenosti bliže nego što zaista jesu.
Predmeti prikazani na zaslonu više su udaljeni na nagibu.
Na primjer, ako je na zaslonu prikazan predmet na D, njegova stvarna udaljenost je na E.

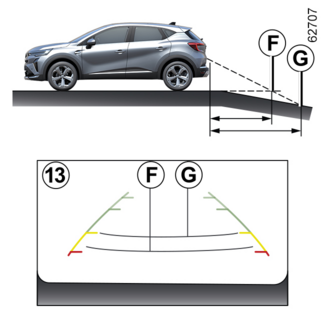

Vožnja unaprijed ili unatrag prema strmoj nizbrdici
Fiksne linije navođenja 13 prikazuju udaljenosti dalje nego što zaista jesu.
Stoga, predmeti prikazani na zaslonu zapravo su bliže na nagibu.
Na primjer, ako je na zaslonu prikazan predmet na G, njegova stvarna udaljenost je na F.

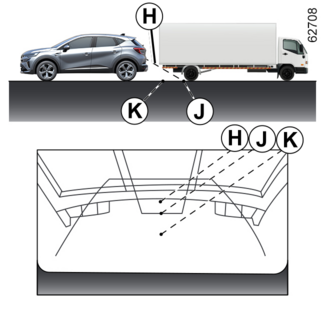

Vožnja unaprijed ili unatrag prema izbočenom predmetu.
Položaj H doima se dalje od položaja J na zaslonu. Međutim, položaj H nalazi se na jednakoj udaljenosti kao položaj K.
Putanja označena fiksnim i pomičnim linijama navođenja u obzir ne uzima visinu predmeta. Stoga postoji opasnost od sudara s predmetom prilikom vožnje unatrag prema položaju K.

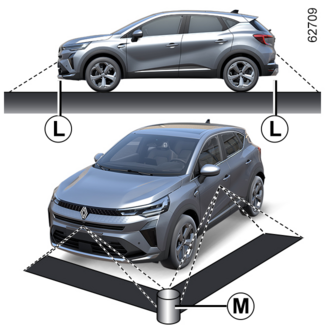

Ograničenja u radu sustava
Sustav ne može prikazati predmete koji se nalaze u određenim područjima.
U prednjem ili stražnjem načinu prikaza područja, sustav se ne može koristiti za prikaz predmeta u području L.
U načinu područja prikaza iz ptičje perspektive, sustav se ne može koristiti za prikaz velikih predmeta u području M (blizu ruba prikazanog područja).

Podešavanje prikaza

Kada se prikaže sustav "Kamera s prikazom od 360°", možete mijenjati prikaze područja (npr. zamijeniti prikaz iz ptičje perspektive stražnjim bočnim prikazom).
AVERTISSEMENT
Iz sigurnosnih razloga ova podešavanja obavljajte dok je vozilo zaustavljeno.
Ako je ručica mjenjača u položaju R (na automatskom mjenjaču) ili u položaju brzine za vožnju unatrag (na ručnom mjenjaču), dostupni su sljedeći prikazi:
  • zaslon podijeljen na stražnji prikaz područja / prikaz područja iz ptičje perspektive
ili
  • zaslon podijeljen na stražnji prikaz područja / prednji bočni prikaz područja (ovisno o vozilu).
Pri prelasku iz brzine za vožnju unatrag u položaj P (na automatskom mjenjaču) ili u neutralni položaj (na ručnom mjenjaču), dostupni su sljedeći prikazi:
  • zaslon podijeljen na stražnji prikaz područja i prikaz područja iz ptičje perspektive;
ili
  • zaslon podijeljen na stražnji prikaz područja / prednji bočni prikaz područja (ovisno o vozilu).
Pri prelasku iz brzine za vožnju unatrag u položaj D (na automatskom mjenjaču) ili u bilo koju brzinu (na ručnom mjenjaču), dostupni su sljedeći prikazi:
  • zaslon podijeljen na prednji prikaz područja i prikaz područja iz ptičje perspektive;
ili
  • zaslon podijeljen na prednji prikaz područja / prednji bočni prikaz područja (ovisno o vozilu).
