Kamera za vožnju unatrag

  • 1
  • 2
  • 3
  • 4
  • 5

Kamera za vožnju unatrag

Način rada

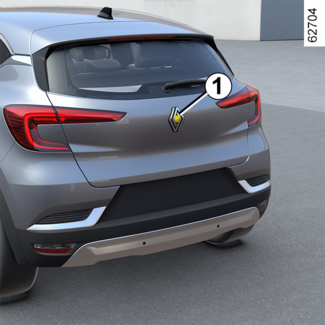

Kada je uključen stupanj prijenosa za vožnju unatrag, kamera 1 smještena na vratima prtljažnika prenosi prikaz područja iza vozila na multimedijski zaslon 2 zajedno s jednim ili s dva indikatora udaljenosti 3 i 4 (fiksna i pomična).
Ovaj sustav za svoj rad upotrebljava više linija vodilja (pomičnu za putanju i nepomičnu za udaljenost). Kada se dosegne crveno područje, možete si pomoći prikazom branika kako biste se precizno zaustavili.

Fiksna linija navođenja 3

Fiksni indikator udaljenosti uključuje oznake u boji A, B i C koje označavaju udaljenost iza vozila:
  • A (crvena) na otprilike 30 centimetara od vozila;
  • B (žuta) na otprilike 70 centimetara od vozila;
  • C (zelena) na otprilike 150 centimetara od vozila.
Ovaj indikator udaljenosti ostaje fiksni i prikazuje putanju vozila ako su kotači u liniji s vozilom.

Pomična linija navođenja 4

Prikazano je u plavoj boji na multimedijalnom zaslonu 2. Označava putanju vozila ovisno o položaju upravljača.

Postavke

Kada uključite stupanj prijenosa za vožnju unazad, pritisnite gumb "Postavke" na multimedijalnom zaslonu kako biste dodali ili uklonili linije indikatora udaljenosti i prilagodili postavke slike kamere (svjetlina, kontrast itd.)
Više informacija potražite u knjižici uputstava multimedijskog sustava.
Conseil
Pazite da kamera nije prekrivena (prljavštinom, blatom, snijegom, kapljicama vode itd.)
Conseil
Zaslon prikazuje obrnutu sliku, kao u retrovizoru.
Indikatori udaljenosti prikazani su projekcijom na ravnoj površini. Ove informacije nisu relevantne obzir u slučaju prijenosa na okomit predmet ili predmet na tlu.
Predmeti koji se pojavljuju na rubu zaslona mogu biti iskrivljeni.
U slučaju prejake svjetlosti (snijeg, vozilo na suncu itd.), vidljivost kamere može biti znatno smanjena.
Ako je prtljažnik otvoren ili nije pravilno zatvoren, na multimedijskom zaslonu pojavljuje se poruka "Prtljažnik je otvoren".

smetnje u radu

Kada je uključen stupanj prijenosa za vožnju unatrag, ako sustav otkrije grešku u radu, na multimedijskom zaslonu privremeno se prikazuje crni zaslon 2.
Uzrok može biti privremeni kvar koji utječe na kameru ili zaslon (jasnoća, fiksna slika, zakašnjela komunikacija itd.).
Ako se privremeni prikaz crnog zaslona nastavi, obratite se ovlaštenom prodavaču.
AVERTISSEMENT
Ova je funkcija dodatna pomoć. Ona dakle ne može, u niti jednom slučaju, zamijeniti oprez niti odgovornost vozača.
Vozač uvijek mora paziti na iznenadne situacije koje se mogu desiti u vožnji: stoga prilikom upravljanja vozilom uvijek pazite na male, uske i pomične prepreke (kao što su, na primjer, djeca, životinje, dječja kolica, bicikli, kamenje, stupovi itd.) u mrtvom kutu.

Razlika između procijenjene i stvarne udaljenosti

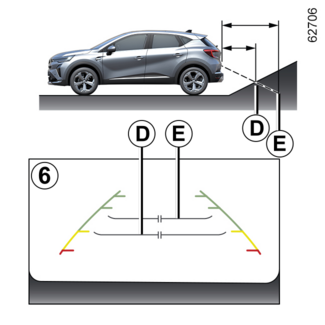

Vožnja unaprijed ili unatrag prema strmoj uzbrdici

Fiksne linije navođenja 6 prikazuju udaljenosti bliže nego što zaista jesu.
Predmeti prikazani na zaslonu više su udaljeni na nagibu.
Na primjer, ako je na zaslonu prikazan predmet na D, njegova stvarna udaljenost je na E.

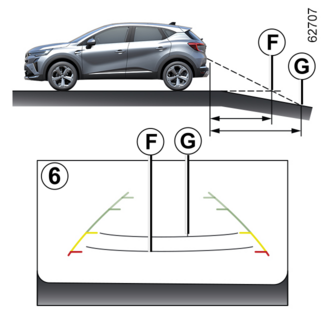

Vožnja unaprijed ili unatrag prema strmoj nizbrdici

Fiksne linije navođenja 6 prikazuju udaljenosti dalje nego što zaista jesu.
Stoga, predmeti prikazani na zaslonu zapravo su bliže na nagibu.
Na primjer, ako je na zaslonu prikazan predmet na G, njegova stvarna udaljenost je na F.

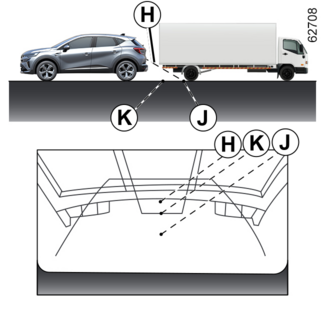

Vožnja unaprijed ili unatrag prema izbočenom predmetu.

Položaj H doima se dalje od položaja J na zaslonu. Međutim, položaj H nalazi se na jednakoj udaljenosti kao položaj K.
Putanja označena fiksnim i pomičnim linijama navođenja u obzir ne uzima visinu predmeta. Stoga postoji opasnost od sudara s predmetom prilikom vožnje unatrag prema položaju K.
