STRAŽNJA I BOČNA SVJETLA: zamjena žarulja

  • 1
  • 2
  • 3
  • 4
  • 5

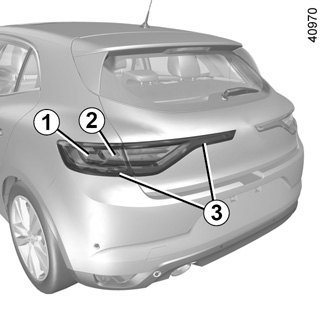

Verzija s 5 vrata

Pozicijsko svjetlo 3

Potražite savjet Predstavnika marke.

Pristup držačima žarulja 6 i 7

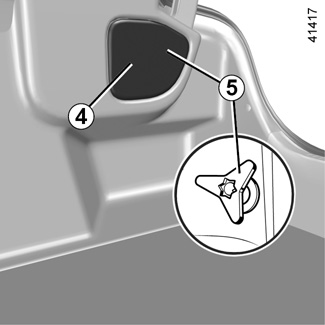

Otvorite prtljažnik, skinite poklopac 4 da biste pristupili vijku 5 i skinite ga.

Uklonite sklop stražnjih svjetala.

Pokazivači smjera 2

Okrenite za četvrtinu okretaja nosač žarulje 7 i izvadite žarulju.

Vrsta žarulje: PY21W .

Stop svjetlo 1

Okrenite za četvrtinu okretaja nosač žarulje 6 i izvadite žarulju.

Vrsta žarulje: P21W .

Ponovno postavite nosač žarulje i gurnite sklop do kraja, sve do zabravljenja.

Provjerite je li zabravljenost svjetla dobra.

Zategnite vijak 5 i ponovno postavite poklopac 4.

Svjetlo za vožnju unazad

Iz prtljažnika otkvačite odvijačem poklopac koji se nalazi na unutarnjoj oblozi 8 vrata prtljažnika.

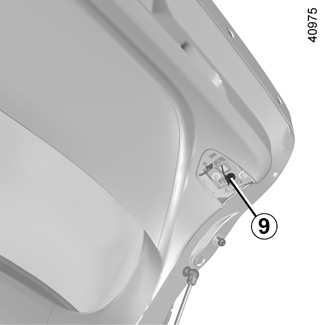

Okrenite za četvrtinu okretaja nosač žarulje 9 i izvadite žarulju.

Vrsta žarulje: W16W .

Ponovno postavljanje

Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.

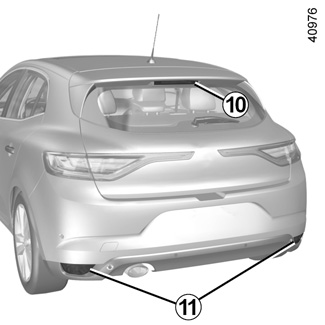

Treće stop svjetlo 10

Potražite savjet Predstavnika marke.

Stražnja svjetla za maglu 11

Budući da je potrebno skinuti oblogu stražnjeg branika, potražite savjet Predstavnika marke.

Vrsta žarulje: P21W .

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda

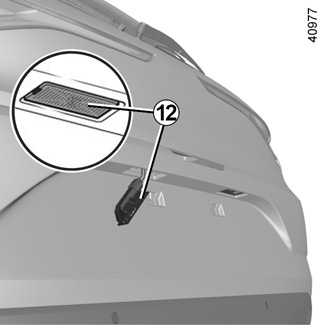

Svjetla registarske pločice 12

- Otkvačite svjetlo 12 pomoću alata poput plosnatog odvijača;

- skinite poklopac sa svjetla kako biste došli do žarulje.

Vrsta žarulje: W5W .

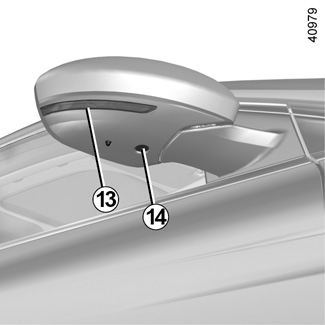

Bočni repetitori 13 i svjetlo dobrodošlice 14

Budući da je potrebno skinuti retrovizor, potražite savjet Predstavnika marke.

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda

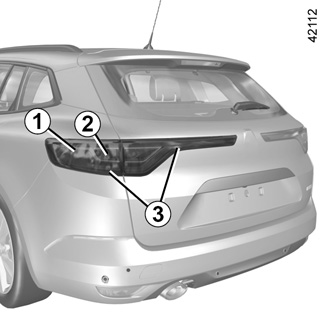

Verzija karavan

Stop svjetlo 1

Potražite savjet Predstavnika marke.

Pozicijsko svjetlo 3

Potražite savjet Predstavnika marke.

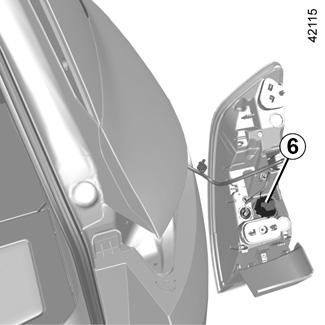

Pristup držaču žarulja 6

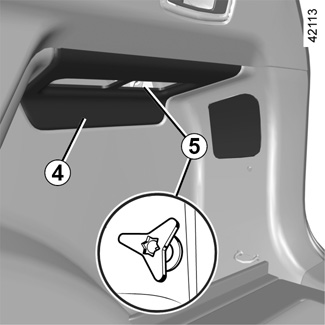

Otvorite poklopac prtljažnika, skinite poklopac 4 za pristup dvama vijcima 5 i skinite ih.

Uklonite sklop stražnjih svjetala.

Pokazivači smjera 2

Okrenite za četvrtinu okretaja nosač žarulje 6 i izvadite žarulju.

Vrsta žarulje: PY21W .

Svjetlo za vožnju unazad

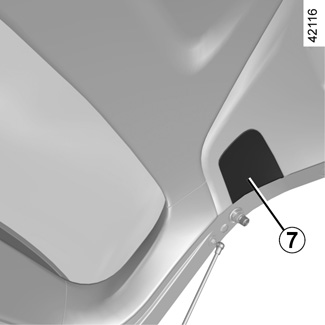

Iz prtljažnika otkvačite odvijačem poklopac koji se nalazi na unutarnjoj oblozi 7 vrata prtljažnika.

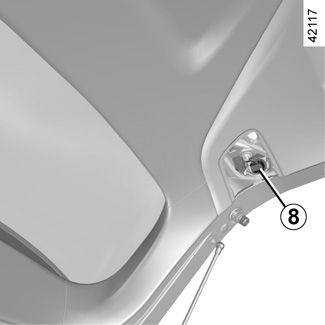

Okrenite za četvrtinu okretaja nosač žarulje 8 i izvadite žarulju.

Vrsta žarulje: W16W .

Ponovno postavljanje

Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.

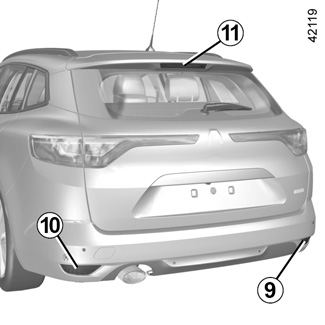

Stražnje svjetlo za maglu 10

Budući da je potrebno skinuti oblogu stražnjeg branika, potražite savjet Predstavnika marke.

Vrsta žarulje: P21W .

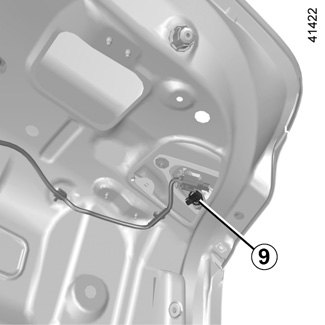

Stražnje svjetlo za maglu 9

Otkvačite vratašca koja se nalaze ispod stražnjeg branika pomoću plosnatog odvijača ili sličnog alata. Pristupite nosaču žarulje, a zatim ga odvijte okrećući ga prema središtu vozila.

Vrsta žarulje: P21W .

Treće stop svjetlo 11

Potražite savjet Predstavnika marke.

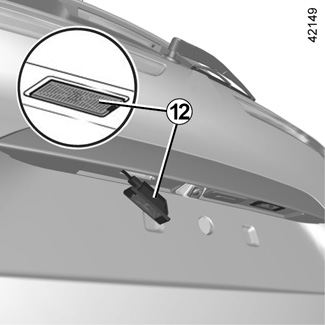

Svjetla registarske pločice 12

- Otkvačite svjetlo 12 pomoću alata poput plosnatog odvijača;

- skinite poklopac sa svjetla kako biste došli do žarulje.

Vrsta žarulje: W5W .

Bočni repetitori 13 i svjetlo dobrodošlice 14

Budući da je potrebno skinuti retrovizor, potražite savjet Predstavnika marke.

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda

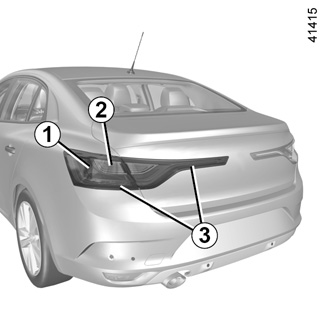

verzija s 4 vrata

Pozicijsko svjetlo 3

Potražite savjet Predstavnika marke.

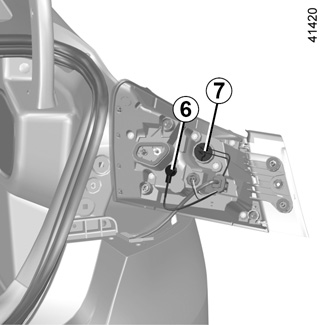

Pristup držačima žarulja 6 i 7

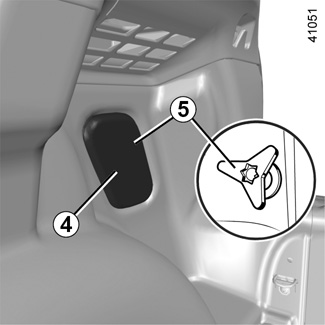

Otvorite prtljažnik, skinite poklopac 4 da biste pristupili vijku 5 i skinite ga.

Uklonite sklop stražnjih svjetala.

Pokazivači smjera 2

Okrenite za četvrtinu okretaja nosač žarulje 7 i izvadite žarulju.

Vrsta žarulje: PY21W .

Stop svjetlo 1

Okrenite za četvrtinu okretaja nosač žarulje 6 i izvadite žarulju.

Vrsta žarulje: P21W .

Ponovno postavite nosač žarulje i gurnite sklop do kraja, sve do zabravljenja.

Provjerite je li zabravljenost svjetla dobra.

Zategnite vijak 5 i ponovno postavite poklopac 4.

Svjetlo za vožnju unazad

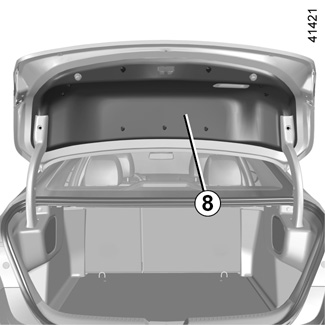

Iz prtljažnika otkvačite odvijačem poklopac koji se nalazi na unutarnjoj oblozi 8 vrata prtljažnika.

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda

Okrenite za četvrtinu okretaja nosač žarulje 9 i izvadite žarulju.

Vrsta žarulje: W16W .

Ponovno postavljanje

Za postavljanje, postupite u obrnutom smjeru pazeći da ne oštetite ožičenje.

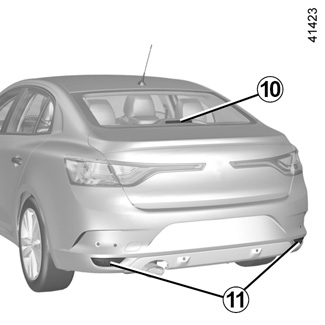

Treće stop svjetlo 10

Potražite savjet Predstavnika marke.

Stražnja svjetla za maglu 11

Budući da je potrebno skinuti oblogu stražnjeg branika, potražite savjet Predstavnika marke.

Vrsta žarulje: P21W .

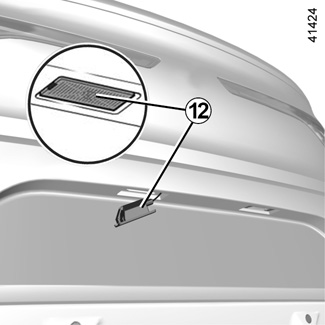

Svjetla registarske pločice s normalnim žaruljama 12

(Ovisno o vozilu)

- Otkvačite svjetlo 12 pomoću alata poput plosnatog odvijača;

- skinite poklopac sa svjetla kako biste došli do žarulje.

Vrsta žarulje: W5W .

LED svjetla registarske pločice 13

(Ovisno o vozilu)

Potražite savjet Predstavnika marke.

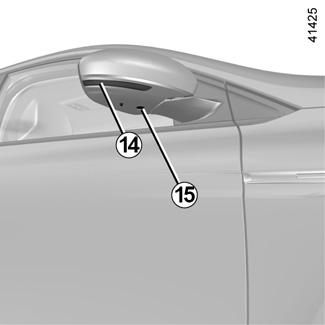

Bočni repetitori 14 i svjetlo dobrodošlice 15

Budući da je potrebno skinuti retrovizor, potražite savjet Predstavnika marke.

Žarulje su pod tlakom i mogu eksplodirati kod zamjene.

Opasnost od ozljeda
